踏步板

更新:2017-4-3 21:37:08 点击:
  • 产品品牌景颂
  • 产品型号踏步板
产品介绍

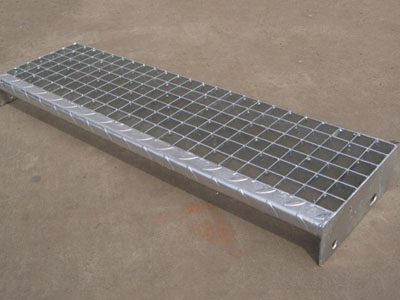

踏步板又叫钢梯板,用负载扁钢和横杆按一定间距进行交叉排列,并焊接成中间带有方形网孔的一种钢格板制品。根据安装方式,一般的有焊接固定和螺栓固定两大类型,直接焊接到龙骨上的,不需要加踏步板的侧板,相对比较经济耐用但是不易拆解,螺栓固定的踏步板两边需要加厚的侧板,在侧板上打眼。踏步板安装是直接由螺栓固定,可重复回收再利用。


踏步板的型号

我厂生产的踏步板根据有无前护板和与梯梁联接方式分为4种:T1,T2,T3,T4,踏步板型式见下图:


型式 结构特点

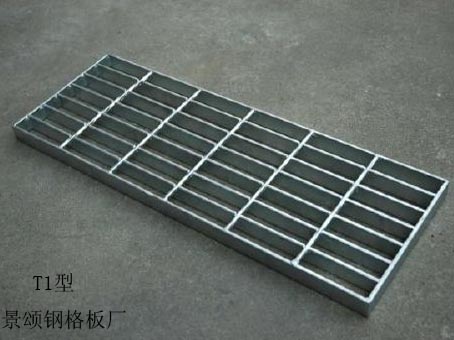

T1 用于焊接安装,两端边板采用与承载扁钢相同的扁钢包边,没有前护板。

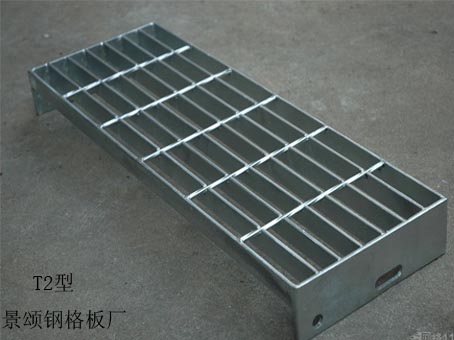

T2 用于螺栓安装,两端边板采用55x5扁钢包边开孔,没有前护板。

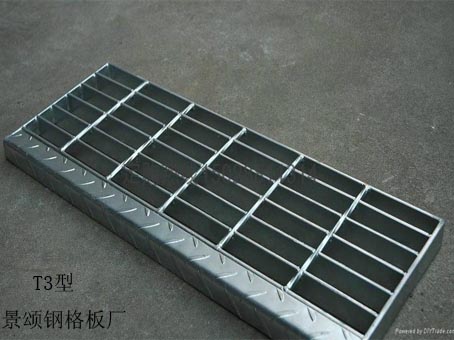

T3 用于焊接安装,两端边板采用与承载扁钢相同的扁钢包边,有前护板。

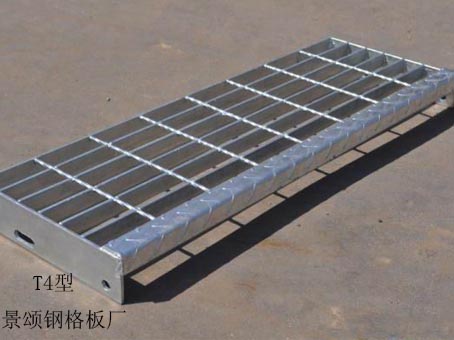

T4 用于螺栓安装,两端边板采用55x5扁钢包边开孔,有前护板。
从经济角度考虑,建议尽可能采用模数宽度(系列1采用125、155、185、215、245、275,系列2采用125、165、205、245、275mm等)为100mm倍数长度(如500、600、700、800、900、1000、1200mm等)。

踏步板型式和尺寸

1、常用楼梯宽度为700mm.800mm,900mm;  最小宽度为600mm,最大宽度不宜大于1200mm。
2、对于单人通过的楼梯,其两斜梁或护栏之间的宽度应不小于600mm。
3、当楼梯频繁地承受几个人同时交叉通过或用作人员的撤离路线时,梯宽应增加到l200mm。
4、面积上;当宽度大于1200mm,在每对称的600mm处加荷载1.5KN,楼梯踏板的挠度应不超过跨距的1/500。
5、楼梯踏板和梯段平台应具有良好的防滑性能。
6、相邻的上下两块楼梯踏步板的垂直投影的搭接部分应不小于10mm。

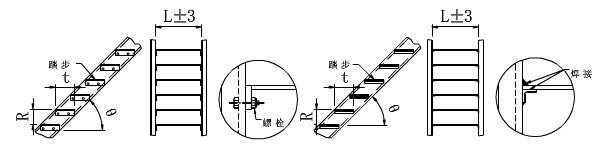

7、踏步板与梯梁的连接采用焊接或螺栓固定,如图所示。采用螺栓固定时,螺栓规格不得小于M10。

螺栓安装                                                      焊接安装

8、踏步板采用螺栓连接的端边板尺寸t安装孔A尺寸见图2。注:安装孔也可选用 2514 的长圆孔.以便于安装。
图2   端边板尺寸 t 安装孔 A 的尺寸


9、踏步板的端边板应与每根承载扁钢单面满焊,焊缝为不小于3mm的贴角焊;如有前护板,必须贯穿整个踏步板,前护板宽度应不小于25mm。

10、踏步板允许偏差应符合图3的规定


图3   踏步板长、宽偏差及端边板垂直偏差

踏步板推荐长度与宽度


踏步板推荐宽度(5mm厚扁钢)
T1--T4 间距30mm 125 155 185 215 245 275 305
T1--T2 间距40mm 125 165 205 245 285 325
T3--T4 间距40mm 115 155 195 235 275 315
T1--T2 间距60mm 185 245 305
T1--T2 间距60mm 155 205 275



推荐踏步板的最大长度
扁钢尺寸 25x3 25x5 32x5 40x5
间距30mm 550 900 1300 1600
间距40mm 450 750 1200 1500
间距60mm 550 850 1350

踏步板型号规格理论重量表

T1型号

T2型号

规格型号

外形尺寸

重量

规格型号

外形尺寸

重量

253/30/100

125*600

1.89

253/30/100

215*800

5.05

255/30/100

125*600

3.16

255/30/100

215*800

7.74

303/30/100

125*600

2.24

303/30/100

215*800

5.79

325/30/100

125*600

4.01

325/30/100

215*800

9.52

253/30/100

125*700

2.18

253/30/100

215*900

5.53

255/30/100

125*700

3.66

255/30/100

215*900

8.53

303/30/100

125*700

2.59

303/30/100

215*900

6.36

325/30/100

125*700

4.63

325/30/100

215*900

10.52

253/30/100

125*800

2.48

253/30/100

245*600

4.63

255/30/100

125*800

4.15

255/30/100

245*600

6.94

303/30/100

125*800

2.94

303/30/100

245*600

5.27

325/30/100

125*800

5.26

325/30/100

245*600

8.48

253/30/100

125*900

2.78

253/30/100

245*700

5.17

255/30/100

125*900

4.64

255/30/100

245*700

7.84

303/30/100

125*900

3.29

303/30/100

245*700

5.9

325/30/100

125*900

5.88

325/30/100

245*700

9.61

253/30/100

155*600

2.28

253/30/100

245*800

5.71

255/30/100

155*600

3.81

255/30/100

245*800

8.73

303/30/100

155*600

2.7

303/30/100

245*800

6.54

325/30/100

155*600

4.83

325/30/100

245*800

10.74

253/30/100

155*700

2.63

253/30/100

245*900

6.25

255/30/100

155*700

4.4

255/30/100

245*900

9.62

303/30/100

155*700

3.12

303/30/100

245*900

7.18

325/30/100

155*700

5.58

325/30/100

245*900

11.86

253/30/100

155*800

2.99

253/30/100

275*600

5.17

255/30/100

155*800

5

255/30/100

275*600

7.74

303/30/100

155*800

3.54

303/30/100

275*600

5.87

325/30/100

155*800

6.33

325/30/100

275*600

9.45

253/30/100

155*900

3.35

253/30/100

275*700

5.77

255/30/100

155*900

5.59

255/30/100

275*700

8.73

303/30/100

155*900

3.97

303/30/100

275*700

6.58

325/30/100

155*900

7.08

325/30/100

275*700

10.7

253/30/100

185*600

2.66

253/30/100

275*800

6.37

255/30/100

185*600

4.46

255/30/100

275*800

9.72

303/30/100

185*600

3.16

303/30/100

275*800

7.29

325/30/100

185*600

5.65

325/30/100

275*800

11.95

253/30/100

185*700

3.08

253/30/100

275*900

6.97

255/30/100

185*700

5.15

255/30/100

275*900

10.71

303/30/100

185*700

3.65

303/30/100

275*900

8

325/30/100

185*700

6.53

325/30/100

275*900

13.21

253/30/100

185*800

3.5

253/30/100

245*1000

6.79

255/30/100

185*800

5.85

255/30/100

245*1000

10.51

303/30/100

185*800

4.15

303/30/100

245*1000

7.81

325/30/100

185*800

7.4

325/30/100

245*1000

12.99

253/30/100

185*900

3.92

253/30/100

275*1000

7.57

255/30/100

185*900

6.54

255/30/100

275*1000

11.71

303/30/100

185*900

4.64

303/30/100

275*1000

8.7

325/30/100

185*900

8.28

325/30/100

275*1000

14.46
