插接钢格板

更新:2017-4-3 21:28:53 点击:
  • 产品品牌景颂
  • 产品型号G303/30/30 G403/40/40
产品介绍

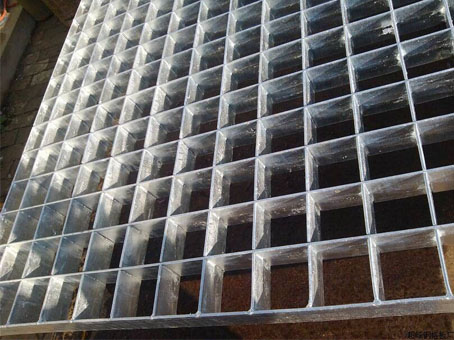

插接钢格板也称为对插钢格板,由一定尺寸普通低碳扁钢、不锈钢、黄铜板、铝板经开槽(孔)、插接、焊接、精整等工序制造而成一种钢格板。产品焊点牢固、孔距均匀、设计美观,方便实用。插接钢格板具有普通钢格板的高强度、防腐蚀、免维护等所以特点,又独具组合均匀精密,结构轻便精美、自然和谐、格调雅致特点。既是使用品,又是艺术品。得到了广泛的应用。


按插入方式不同及插入角度不同,可分为压制钢格板、重载钢格板、整体式钢格板、遮阳帘式钢格板等
u压制型插接钢格板:在将承载的扁钢切槽后,横杆扁钢压锁成型。一般来说生产普通型钢格板的最大加工高度为100mm。钢格板长度通常小于2000mm。

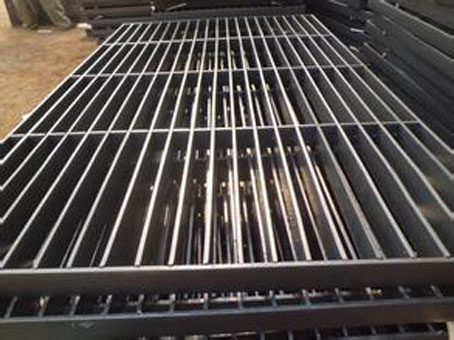

u重载型插接钢格板是高扁钢和横杆扁钢互相咬合、在1200吨的压力下压紧成型的一种钢格板产品。它适用于跨距高承荷载场合。
u整体型插接钢格板整体型插接钢格板的承载扁钢和横杆扁钢具有相同高度切槽深度为承载扁钢的1/2。钢格板高度不大于100mm。钢格板长度通常小于2000mm。

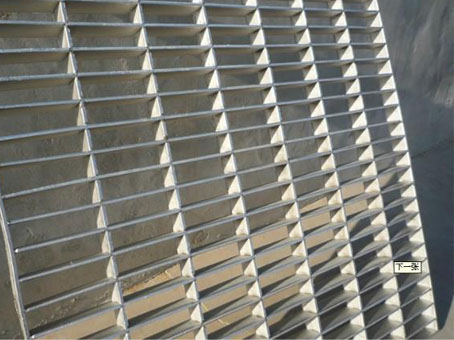

u遮阳型插接钢格板:遮阳型插接钢格板的承载扁钢开30°或45°斜槽,槽杆扁钢开槽压锁成型。我们可以根据不同需要可交工其他间距、规格的格栅板,可使用普通碳钢、不锈钢、铝等材料。其中格栅板高度小于100mm。



插接钢格板规格重量表

扁钢截面尺寸mm 方格间距
20 30 40 50 60 70 80 90 100
重量(公斤/平方米)
20x2 31.62 21.08 16.02 13.02 10.54 9.3 8.37 7.44 6.82
25x2 39.78 26.52 20.28 16.38 13.26 11.7 10.53 9.36 8.58
30x2 47.94 31.96 24.44 19.74 15.98 14.1 12.69 11.28 10.34
25x3 60.18 40.12 30.68 24.78 20.06 17.7 15.93 14.16 12.96
30x3 72.42 48.28 36.92 29.82 24.14 21.3 19.17 17.04 15.62
35x3 83.64 55.76 42.64 34.44 27.88 24.8 22.14 19.68 18.04
40x3 95.88 63.92 48.88 39.48 31.96 28.2 25.38 22.56 20.68
25x5 99.96 66.64 50.96 41.16 33.32 29.4 26.46 23.52 21.56
30x5 120.36 60.24 61.36 49.56 40.12 35.4 31.86 28.32 25.96
35x5 139.74 93.16 71.24 57.54 46.58 41.1 36.99 32.88 30.14
40x5 160.14 106.76 81.64 65.94 53.38 47.1
45x5 180.54 120.36 92.04 74.34 60.18 53.1 47.79 42.48 38.94
50x5 199.92 133.28 101.92 82.2 66.64 58.8 52.92 47.04 43.12
55x5 220.32 148.88 112.32 90.72 73.44 64.8 58.32 51.84 47.52
60x5 288.66 160.48 122.72 99.12 80.24 70.8 63.72 56.64 51.92
公称宽度mm 1002 992 1002 1002 962 982 962 992 1002
注:1. 标记示例:HG303/30“HG"插接钢格板标记; "303" 扁钢截面尺寸[宽度X厚度]mm ; "30" 方格间距 mm
2. 公称宽度是按扁纲厚度为 2mm 计算的,如果厚度为 5mm , 则应加上 3mm 。
3. 除本页表格中格距外,也可根据用户需求加工其它不同格距的插接钢格板。

插接钢格板特点与应用

插接钢格板具有焊点牢固、孔距均匀、网面平整,设计美观、实用轻便、高强防腐、免维护等众多特点,现广泛应用于民用及商用建筑、剧院、地铁、城铁等市政工程领域,可用于吊顶、室内外装潢装修、平台走道、通气窗(井)、广告牌匾、各种盖板等。
