复合钢格板

更新:2017-4-3 21:27:58 点击:
  • 产品品牌景颂
  • 产品型号常用型号G325/40/100 G405/40/100
产品介绍




复合钢格板是由具有一定横跨能力的钢格板和密封表面的花纹板组合而成的一种产品,它可任何一种型号的钢格板和不同厚度的花纹钢板构成。这样既利用了花纹钢板防滑和无空洞的特性,又充分利用了钢格板较好的承载能力,较单纯使用花纹钢板与型钢作支撑,大幅度降低了材料的使用、节约了成本。经热浸锌处理后,因热力会产生翘曲变形,尤其是选用较大型号的钢格栅板,校平比较困难,请注意选型。

复合钢格板特点
1、复合钢格板具有强度高、结构轻、防腐能力强、经久耐用的特点。
2、复合钢格板的外形美观、表面亮泽、并且不积污物,在雨雪天不积雨雪不积水,能够自清洁,易于维护。
3、通风,采光,散热,防滑,防爆性好,并且安装折卸非常方便。
安装方法
◆ 直接将钢格板或踏步板焊接在支撑钢结构上,焊接处刷两遍富锌粉漆。
◆ 采用隆鑫钢格板专用安装夹安装,不破坏镀锌层,拆装方便。每套安装夹包括上夹、下夹、M8圆头螺栓和螺母各一个。
◆ 可根据需要,提供不锈钢安装夹或螺栓连接等紧固方法。
◆ 钢格板安装问隙一般为100mm。

◆ 安装时务必注意安装牢固可靠,应经常检查,防止安装夹松动脱落,靠近振动的钢格板最好焊接或加橡胶垫。

复合钢格板专业术语解释
◆ 受荷扁钢: 钢格板的主要材料,用于承受荷载的均匀的轧制扁钢,其两端支承在钢梁上。
◆ 横杆或扭绞杆: 方形截面的经过扭绞的钢棒以正交方向压焊到受荷扁钢之上用于固定扁钢。
◆ 包边板: 与受荷扁钢有相同截面的扁钢,与受荷扁钢的端头焊接。在包边或开缺口时要用这种包边板封边。
◆ 板长: 与受荷扁钢平行的方向上量得的总尺寸,即使在比“宽度”短的情况下,也总称之为长度,设计或写订单时在该尺寸后用字母LB(LOADBAR)标注,图纸上用 “..”表示板长方向。
◆ 板宽: 与横杆平行的方向所量得的钢格板尺寸,即使在比“长度”大的情况下,也总称为宽度
◆ 挡边板或踢脚板: 比包边板高出100..,焊在钢格板需要的边上或开口部位以防止人或物件跌落,挡边板的高度也可由用户指定。
◆ 开孔或缺口: 从钢格板上切去部分,让管道、设备、立柱或栏杆通过,或避开障碍。
◆ 净面积: 除区开孔和缺口部分的面积(W×L)
◆ 毛面积: 以钢格板最大外围尺寸计算的面积(W×L),包括开口和缺口部分。合同面积按毛面积计算。
我们知道ISO工业平台标准中明确规定:除特殊场合下,工业平台不得积存液体。但在一些特殊场合(例如过街天桥),一些平台恰恰不允许存在空洞。为此,我们 专门开发设计了复合钢格板以满足这样的要求。

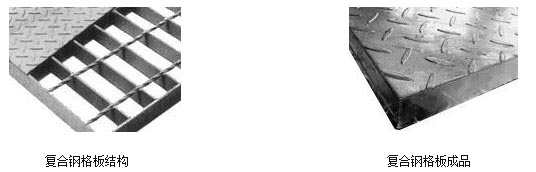

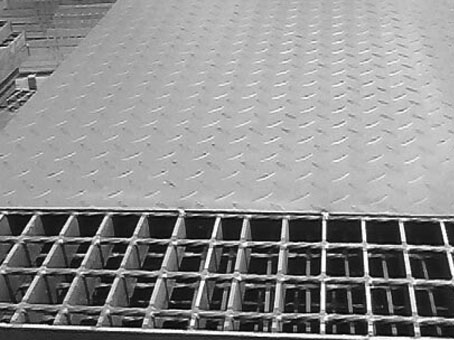

复合钢格板的结构是用钢格板做龙骨、花纹钢板为表面,焊接成整体。这样既利用了花纹钢板防滑和无空洞的特性,又充分利用了钢格板较好的承载能力,较单纯使用花纹钢板与型钢作支撑,大幅度降低了材料的使用、节约了成本。

复合钢格板常用规格表

复合钢格板 厚度mm 花纹钢板厚度mm 钢格板规格 行人荷载最大跨度mm
规格
DGP23 23 3 DG205/40/100 1100
DGP28 28 3 DG255/40/100I 1300
DGP35 35 3 DG325/40/100I 1600
DGP41 41 3 DG385/40/100I 1900
DGP47 47 3 DG445/40/100I 2100
DGP53 53 3 DG505/40/100I 2400

D G P 其中P表示复合钢格板,后面数字表示其厚度。上表只是一些常用标准复合钢格板。也可采用更厚的花纹板和其他规格的钢格板。如有别的要求可以来电订购

复合钢格板订货指南

1.根据需要指定复合钢格板的材质、表面处理方法。
2.根据荷载表选择合适的钢格板型号.并指明花纹板厚度。
3.提供复合钢格板的尺寸及数量.并且指明复合钢格板的方向(即跨度方向.该尺寸通常写在后面,并在其后加上"LB',以示区别)。
4.在大面积使用复合钢格板的地方,为便于作排版图设计.请询问本公司技术人员。
5.为了美观性.复合钢格板通常按花纹标准宽度(1060mm或1250mm)进行合理排布。
6.复合钢格板通常按每平方米计价。
