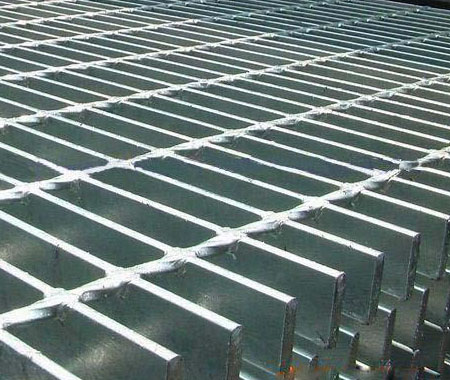

钢格栅板简介

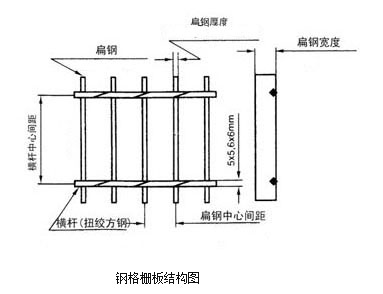

钢格栅板又叫钢格板，格栅板是用扁钢按照一定的间距和横杆进行交叉排列，并且焊接成中间带有方形格子的一种钢铁制品，钢格栅板一般采用碳钢制作，外表热镀锌，可以起到防止氧化的作用。也可以采用不锈钢制作．钢钢格栅板作为一种新材料、新产品正得到日益广泛的应用，其较多的优越性能及良好的性能价格比显示了其应用的前景。
钢格栅板的类型:
根据扁钢类型的不同，钢格板主要分为以下三类，其各自特点如下:

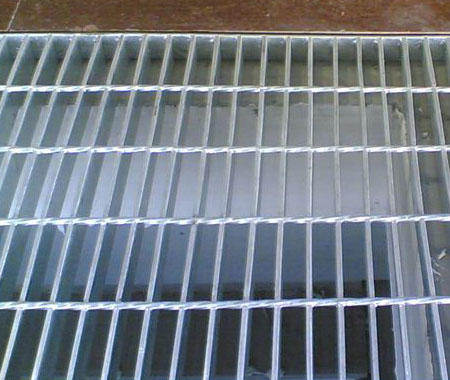

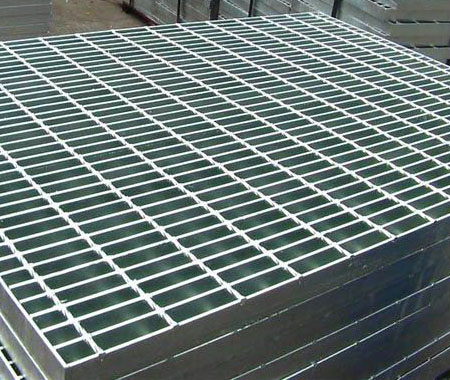

平面型：平面型钢格栅板是应用最广泛的钢格栅板，主要用于平台、走道、各类沟盖、踏步板等。

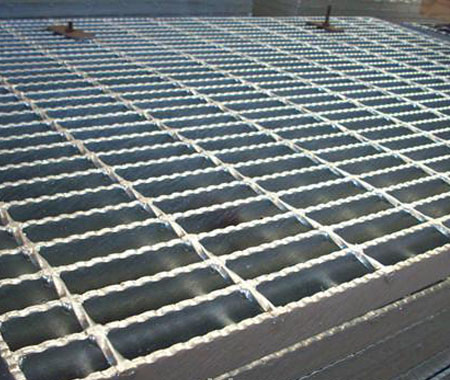

齿型：与平面型钢格栅板相比，齿型钢格栅板的防滑效果更好。
工字型：与平面型钢格栅板相比，工字型钢格栅板在不大幅削弱载能力的情况下具有重量轻，更 加经济等特点。

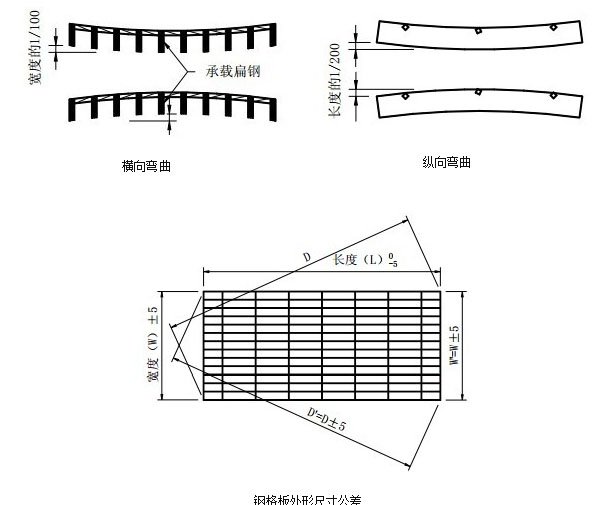

钢格栅板偏差：
1. 钢格栅板长度的允许偏差为-0.5mm，宽度的允许偏差为±5mm；
2 . 承载扁钢的不垂直度不大于扁钢宽度10%；

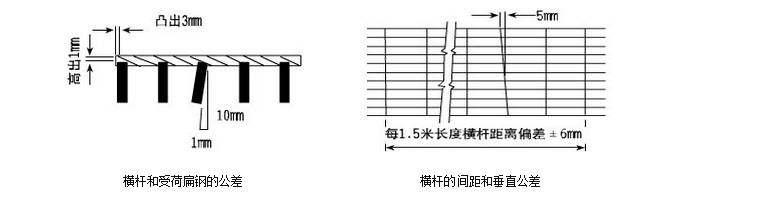

3. 横杆位置偏差：横杆表面应不超出承载扁钢表面1mm；横杆两端通常应不超过钢格板两侧端面2mm;
4. 纵向弯曲：钢格栅板的纵向弯曲挠度应不大于长度的1/200;
5. 横向弯曲：钢格栅板的横向弯曲挠度应小于宽度的1/100;
6. 对角线偏差：钢格栅板由于尺寸公差而引起对角线的相对偏差，不应大于±5mm;
钢格栅板的重量计算
怎样计算钢格栅板的重量呢?一般来说,钢格板重量是指经过包边和表面处理后的理论重量。由于包边、开孔和切口的不同,实际重量与理论重量会出现差异的。
钢格板在经过包边和热浸锌处理后，其重量会随之增加。根据规定，对于一般的工业平台来说，钢格栅板负载扁钢间距为30mm时，增重约12%；负载扁钢间距为40mm时，增重约14%。对于钢格栅板自重计算及钢格栅板交付结算中,统一以理论重量为计算依据。对于长度小于1米的钢格栅板或者需要作特殊包边的钢格栅板,由于包边板的增加,重量会随着增加。
钢格栅板用平面型扁钢包边，其长度不小于1米时，按下面公式计算钢格板理论重量：
Wt=(b1t1N1+b2t2N2+2b3t3)ρμ
钢格栅板计算重量公式中的参数:
Wt—钢格栅板重量， g/m2;
b1--负载扁钢厚度， mm；
t1—负载扁钢宽度， mm;
N1—每米钢格栅板中负载扁钢条数;
b2—横杆厚度， mm；
t2—横杆宽度， mm;
N2—每米钢格栅板中横杆条数;
b3--包边扁钢厚度， mm；
t3—包边扁钢宽度， mm；
ρ—材料密度， g/mm3；钢材的密度按7.85g/mm3计算.
μ--表面处理增重系数';热浸锌增重按1.08计算。
根据以上的公式就可以比较精确的计算出每平米钢格栅板的重量。
钢格栅板的面积计算
1、在没有图纸、按用户规定尺寸加工的，面积为实际交付钢格板的数量乘以宽度和长度的总?和，它包含开孔和切口部分。?
2、提供图纸为用户设计的，面积按图纸上总的外围尺寸计算，它包括开孔和切口部分。???

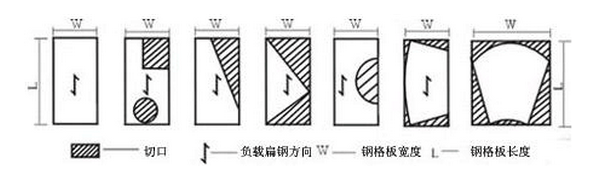

3、对于异钢格板，如图所示面积为宽（W）×长（L），不扣除切口部分。
|
常用的钢格栅板系列型号
|
系列
|
纵条间距
|
横条间距
|
负载扁钢规格(宽×厚)
|
|
20×3
|
25×3
|
32×3
|
40×3
|
20×5
|
25×5
|
|
1
|
30
|
100
|
G203/30/100
|
G253/30/100
|
G323/30/100
|
G403/30/100
|
G205/30/100
|
G255/30/100
|
|
50
|
G203/30/50
|
G253/30/50
|
G323/30/50
|
G403/30/50
|
G205/30/50
|
G255/30/50
|
|
2
|
40
|
100
|
G203/40/100
|
G253/40/100
|
G323/40/100
|
G403/40/100
|
G205/40/100
|
G255/40/100
|
|
50
|
G203/40/50
|
G253/40/50
|
G323/40/50
|
G403/40/50
|
G205/40/50
|
G255/40/50
|
|
3
|
60
|
50
|
-
|
G253/60/50
|
G253/60/50
|
G403/60/50
|
G205/60/50
|
G255/60/50
|
|
系列
|
纵条间距
|
横条间距
|
负载扁钢规格(宽×厚)
|
|
32×5
|
40×5
|
45×5
|
50×5
|
55×5
|
60×5
|
|
1
|
30
|
100
|
G325/30/100
|
G405/30/100
|
G455/30/100
|
G505/30/100
|
G555/30/100
|
G605/30/100
|
|
50
|
G325/30/50
|
G405/30/50
|
G455/30/50
|
G505/30/50
|
G555/30/50
|
G605/30/50
|
|
2
|
40
|
100
|
G325/40/100
|
G405/40/100
|
G455/40/100
|
G505/40/100
|
G555/40/100
|
G605/40/100
|
|
50
|
G325/40/50
|
G405/40/50
|
G455/40/50
|
G505/40/50
|
G555/40/50
|
G605/40/50
|
|
3
|
60
|
50
|
G325/60/50
|
G405/60/50
|
G455/60/50
|
G505/60/50
|
G555/60/50
|
G605/60/50
|
|
|
系列1 钢格板的自重、安全荷载及其挠度表
|
|
|
型号
|
横杆间距(mm)
|
自重(Kg/m2)
|
扁钢规格(mm)
|
|
跨距(mm)
|
|
150
|
300
|
450
|
600
|
750
|
900
|
1050
|
1200
|
1500
|
1800
|
2100
|
2400
|
2700
|
3000
|
3300
|
3600
|
|
G203/30/100
G203/30/50
|
100
50
|
21.5
24.8
|
20×3
|
U
D
|
U402
D0.2
|
100
0.8
|
45
1.81
|
25
3.22
|
16
5.03
|
11
7.24
|
8
9.85
|
6
12.87
|
4
20.11
|
3
28.96
|
2
39.41
|
|
|
|
|
|
|
G205/30/100
G205/30/50
|
100
50
|
33.6
36.9
|
20×5
|
U
D
|
U671
D0.2
|
167
0.8
|
74
1.81
|
42
3.22
|
27
5.03
|
18
7.24
|
13
8.85
|
10
12.87
|
6
20.11
|
4
28.96
|
3
39.41
|
|
|
|
|
|
|
G253/30/100
|
100
|
26.0
|
25×3
|
U
D
|
U629
|
157
|
70
|
39
|
25
|
17
|
13
|
10
|
6
16.09
|
4
|
3
|
2
|
|
|
|
|
|
G253/30/50
|
50
|
29.3
|
D0.16
|
0.64
|
1.45
|
2.57
|
4.02
|
5.8
|
7.88
|
10.3
|
23.17
|
31.53
|
41.18
|
|
G255/30/100
|
100
|
41.1
|
25×5
|
U
D
|
U1048
|
262
|
115
|
65
|
42
|
29
|
21
|
16
|
10
16.09
|
7
|
5
|
4
|
|
|
|
|
|
G255/30/50
|
50
|
44.4
|
D0.16
|
0.64
|
1.45
|
2.57
|
4.02
|
5.79
|
7.88
|
10.3
|
23.17
|
31.53
|
41.18
|
|
G323/30/100
|
100
|
32.3
|
32×3
|
U
D
|
U1031
|
257
|
114
|
64
|
41
|
28
|
21
|
16
|
10
|
7
18.1
|
5
|
4
|
3
|
|
|
|
|
G323/30/50
|
50
|
35.7
|
D0.13
|
0.5
|
1.13
|
2.01
|
3.14
|
4.52
|
6.16
|
8.04
|
12.57
|
24.63
|
32.18
|
40.72
|
|
G325/30/100
|
100
|
51.7
|
32×5
|
U
D
|
U1718
|
429
|
190
|
107
|
68
|
47
|
35
|
26
|
17
|
11
18.1
|
8
|
6
|
5
|
4
|
|
|
|
G325/30/50
|
50
|
55.0
|
D0.13
|
0.5
|
1.13
|
2.01
|
3.14
|
4.52
|
6.16
|
8.04
|
12.57
|
24.63
|
32.18
|
40.72
|
40.22
|
|
G403/30/100
|
100
|
39.6
|
40×3
|
U
D
|
U1610
|
402
|
179
|
100
|
64
|
44
|
33
|
25
|
16
|
11
14.48
|
8
|
6
|
5
|
|
|
|
|
G403/30/50
|
50
|
42.9
|
D0.1
|
0.4
|
0.9
|
1.61
|
2.51
|
3.62
|
4.93
|
6.44
|
10.05
|
19.71
|
25.74
|
32.58
|
|
G385/30/100
|
100
|
60.8
|
40×5
|
U
D
|
U2684
|
671
|
298
|
167
|
107
|
74
|
54
|
41
|
26
|
16
15.24
|
18
14.48
|
9
|
7
|
6
|
|
|
|
G385/30/50
|
50
|
64.1
|
D0.1
|
0.4
|
0.9
|
1.61
|
2.51
|
3.62
|
4.93
|
6.44
|
10.05
|
27.09
|
34.29
|
42.34
|
|
G405/30/100
|
100
|
63.8
|
45×5
|
U
D
|
U3397
|
849
|
377
|
212
|
135
|
94
|
69
|
52
|
33
|
23
12.87
|
23
|
17
17.52
|
8
|
6
|
|
|
|
G405/30/50
|
50
|
67.1
|
D0.09
|
0.34
|
0.8
|
1.43
|
2.23
|
3.22
|
4.38
|
5.72
|
8.94
|
12.87
|
32.58
|
40.22
|
|
G505/30/100
|
100
|
78.9
|
50×5
|
U
D
|
U4149
|
1048
|
465
|
261
|
167
|
115
|
85
|
65
|
41
|
28
11.58
|
21
|
16
|
12
26.06
|
10
|
8
|
7
|
|
G505/30/50
|
50
|
82.2
|
D0.08
|
0.32
|
0.72
|
1.29
|
2.01
|
2.9
|
3.94
|
5.15
|
8.04
|
15.77
|
20.59
|
32.18
|
38.93
|
46.33
|
|
G655/30/100
|
100
|
101.6
|
65×5
|
U
D
|
U7088
|
1771
|
787
|
442
|
283
|
196
|
144
|
110
|
70
|
48
8.91
|
35
|
27
|
21
|
17
24.75
|
14
|
9
|
|
G655/30/50
|
50
|
104.9
|
D0.06
|
0.25
|
0.56
|
0.99
|
1.55
|
2.23
|
3.03
|
3.96
|
6.19
|
12.13
|
15.84
|
20.05
|
29.95
|
35.64
|
注：加重线左边为4Kpa均布荷载之下，挠度≤5mm的相应跨距，这是行人步履舒适的极限挠度。
|
齿型钢格板的换算系数
|
承载扁钢
|
20×3
|
20×5
|
25×3
|
25×4.5
|
25×5
|
32×3
|
32×4.5
|
32×5
|
35×4.5
|
35×5
|
38×5
|
40×3
|
40×5
|
45×5
|
50×5
|
65×5
|
|
载荷
|
不推荐
|
0.79
|
0.79
|
0.79
|
0.83
|
0.83
|
0.83
|
0.85
|
0.85
|
0.86
|
.87
|
0.87
|
0.88
|
0.89
|
0.92
|
|
挠度
|
1.12
|
1.12
|
1.12
|
1.09
|
1.09
|
1.09
|
1.08
|
1.08
|
1.07
|
1.07
|
1.07
|
1.07
|
1.06
|
1.04
|
|
|
荷载表说明
◆ U=外加安全均布面荷载，单位：Kpa
◆ D=变形挠度，单位：mm
◆ 钢格板的理算自重是按原板计算的
◆ 荷载是按许用挠曲应力171.6Mpa(0.66Fy)计算的
◆ 假定受荷扁钢是简单支承的无齿扁钢
|
|
型号
|
横杆
间距
（mm）
|
理算
自重
（Kg/m2）
|
扁钢
规格
（mm）
|
|
跨距
|
|
150
|
300
|
450
|
600
|
750
|
900
|
1050
|
1200
|
1500
|
1800
|
2100
|
2400
|
2700
|
3000
|
3300
|
3600
|
|
G203/40/100
G203/40/50
|
100
50
|
17.4
20.7
|
20×3
|
U
D
|
305
0.20
|
76
0.80
|
34
1.80
|
19
3.21
|
12
5.02
|
8
7.23
|
6
9.85
|
5
12.87
|
3
20.10
|
2
28.95
|
1
39.41
|
|
|
|
|
|
|
G253/40/100
G253/40/50
|
100
50
|
21.0
24.3
|
20×5
|
U
D
|
508
0.20
|
127
0.80
|
56
1.80
|
32
3.21
|
20
5.02
|
14
7.23
|
10
9.85
|
8
12.87
|
5
20.10
|
3
28.95
|
2
39.41
|
|
|
|
|
|
|
G255/40/100
G255/40/50
|
100
50
|
32.7
36.0
|
25×3
|
U
D
|
476
0.16
|
119
0.64
|
53
1.44
|
30
2.57
|
19
4.02
|
13
5.79
|
10
7.88
|
7
10.29
|
5
16.08
|
3
23.16
|
2
31.53
|
2
41.18
|
|
|
|
|
|
G323/40/100
G323/40/50
|
100
50
|
25.9
29.2
|
25×5
|
U
D
|
794
0.16
|
198
0.64
|
88
1.44
|
49
2.57
|
31
4.02
|
22
5.79
|
16
7.88
|
12
10.29
|
8
16.08
|
5
23.16
|
4
31.53
|
3
41.18
|
|
|
|
|
|
G325/40/100
G325/40/50
|
100
50
|
40.9
44.3
|
32×3
|
U
D
|
781
0.12
|
195
0.50
|
87
1.13
|
49
2.01
|
31
3.14
|
21
4.52
|
16
6.16
|
12
8.04
|
8
12.56
|
5
18.09
|
4
24.63
|
3
32.17
|
2
40.72
|
|
|
|
|
G403/40/100
G403/40/50
|
100
50
|
31.5
34.9
|
32×5
|
U
D
|
1301
0.12
|
325
0.50
|
144
1.13
|
81
2.01
|
52
3.14
|
36
4.52
|
26
6.15
|
20
8.04
|
13
12.56
|
9
18.09
|
6
24.63
|
5
32.17
|
4
40.72
|
|
|
|
|
G385/40/100
G385/40/50
|
100
50
|
48.0
51.3
|
40×5
|
U
D
|
1220
0.10
|
305
0.40
|
135
0.90
|
76
1.61
|
49
2.51
|
34
3.62
|
25
4.93
|
19
6.44
|
12
10.05
|
8
14.48
|
6
19.71
|
4
25.74
|
3
32.58
|
3
40.22
|
|
|
|
G405/40/100
G405/40/50
|
100
50
|
50.4
53.7
|
40×5
|
U
D
|
2033
0.11
|
508
0.40
|
226
0.90
|
127
1.60
|
81
2.51
|
56
3.61
|
41
4.92
|
31
6.43
|
20
10.05
|
14
14.47
|
10
19.70
|
8
25.74
|
6
32.57
|
5
40.21
|
|
|
|
G505/40/100
G505/40/50
|
100
50
|
62.1
65.4
|
50×5
|
U
D
|
3177
0.08
|
794
0.32
|
353
0.72
|
198
1.28
|
127
2.01
|
88
2.89
|
64
3.94
|
49
5.14
|
31
8.04
|
22
11.58
|
16
15.76
|
12
20.59
|
9
26.06
|
7
32.17
|
6
38.93
|
5
46.33
|
|
G655/40/100
G655/40/50
|
100
50
|
79.8
83.1
|
65×5
|
U
D
|
5370
0.06
|
1342
0.25
|
596
0.56
|
335
0.99
|
214
1.55
|
149
2.23
|
109
3.03
|
83
3.96
|
53
6.19
|
37
8.91
|
27
12.13
|
20
15.84
|
16
20.05
|
13
24.75
|
10
29.95
|
9
35.64
|
注：加重线左边为4Kpa均布荷载之下，挠度≤5mm的相应跨距，这是行人步履舒适的极限挠度。
|
齿型钢格板的换算系数
|
承载扁钢
|
20×3
|
20×5
|
25×3
|
25×4.5
|
25×5
|
32×3
|
32×4.5
|
32×5
|
35×4.5
|
35×5
|
38×5
|
40×3
|
40×5
|
45×5
|
50×5
|
65×5
|
|
载荷
|
不推荐
|
0.79
|
0.79
|
0.79
|
0.83
|
0.83
|
0.83
|
0.85
|
0.85
|
0.86
|
.87
|
0.87
|
0.88
|
0.89
|
0.92
|
|
挠度
|
1.12
|
1.12
|
1.12
|
1.09
|
1.09
|
1.09
|
1.08
|
1.08
|
1.07
|
1.07
|
1.07
|
1.07
|
1.06
|
1.04
|
|
荷载表说明
◆ U=外加安全均布面荷载，单位：Kpa
◆ D=变形挠度，单位：mm
◆ 钢格板的理算自重是按原板计算的
◆ 荷载是按许用挠曲应力171.6Mpa(0.66Fy)计算的
◆ 假定受荷扁钢是简单支承的无齿扁钢
|
|
系列3 钢格板的自重、安全荷载及其挠度表
|
|
|
型号
|
横杆间距（mm）
|
理算自重（Kg/m2）
|
扁钢规格（mm）
|
|
跨距
|
|
150
|
300
|
450
|
600
|
750
|
900
|
1050
|
1200
|
1500
|
1800
|
2100
|
2400
|
2700
|
3000
|
3300
|
3600
|
|
G205/60/50
|
50
|
23.4
|
20×5
|
U
D
|
325
0.20
|
81
0.80
|
36
1.81
|
20
3.21
|
13
5.02
|
9
7.23
|
6
9.85
|
5
12.87
|
3
20.10
|
2
28.95
|
1
39.41
|
|
|
|
|
|
|
G253/60/50
|
50
|
19.2
|
25×3
|
U
D
|
305
0.16
|
76
0.64
|
34
1.44
|
19
2.57
|
12
4.02
|
8
5.79
|
6
7.88
|
5
10.29
|
3
16.08
|
2
23.16
|
1
31.53
|
1
41.18
|
|
|
|
|
|
G255/60/50
|
50
|
27.6
|
25×5
|
U
D
|
508
0.16
|
127
0.64
|
56
1.44
|
32
2.57
|
20
4.02
|
14
5.79
|
10
7.88
|
8
10.29
|
5
16.08
|
3
23.16
|
2
31.55
|
2
41.18
|
|
|
|
|
|
G323/60/50
|
50
|
22.8
|
32×3
|
U
D
|
500
0.12
|
125
0.50
|
55
1.13
|
31
2.01
|
20
3.14
|
14
4.52
|
10
6.15
|
8
8.04
|
5
12.56
|
3
18.09
|
2
24.63
|
2
32.17
|
1
40.21
|
|
|
|
|
G325/60/50
|
50
|
33.5
|
32×5
|
U
D
|
833
0.12
|
208
0.50
|
92
1.13
|
52
2.01
|
33
3.14
|
23
4.52
|
17
6.15
|
13
8.04
|
8
12.56
|
6
18.09
|
4
24.63
|
3
32.17
|
2
40.21
|
|
|
|
|
G403/60/50
|
50
|
26.8
|
40×3
|
U
D
|
781
0.10
|
195
0.40
|
87
0.90
|
49
1.60
|
31
2.51
|
21
3.62
|
16
4.92
|
12
6.43
|
8
10.05
|
5
14.47
|
4
19.70
|
3
25.74
|
2
32.57
|
2
40.21
|
|
|
|
G405/60/50
|
50
|
40.2
|
40×5
|
U
D
|
1301
0.10
|
325
0.40
|
144
0.90
|
81
1.60
|
52
2.51
|
36
3.62
|
26
4.92
|
20
6.43
|
13
10.05
|
9
14.47
|
6
19.70
|
5
25.74
|
4
32.57
|
3
40.21
|
|
|
|
G455/60/50
|
50
|
44.4
|
45×5
|
U
D
|
1647
0.08
|
411
0.35
|
183
0.80
|
103
1.43
|
66
2.23
|
45
3.21
|
33
4.37
|
25
5.72
|
16
8.93
|
11
12.87
|
8
17.51
|
6
22.88
|
5
28.95
|
4
35.75
|
3
43.25
|
|
|
G505/60/50
|
50
|
48.6
|
50×5
|
U
D
|
2033
0.08
|
508
0.32
|
226
0.72
|
127
1.28
|
81
2.01
|
56
2.89
|
41
3.94
|
31
5.14
|
20
8.04
|
14
11.58
|
10
15.76
|
8
20.59
|
6
26.06
|
5
32.17
|
4
38.93
|
|
|
G655/60/50
|
50
|
61.2
|
65×5
|
U
D
|
3437
0.06
|
859
0.24
|
381
0.55
|
214
0.99
|
137
1.54
|
95
2.22
|
70
3.03
|
53
39.6
|
34
6.18
|
23
8.91
|
17
12.12
|
13
15.84
|
10
20.04
|
8
24.75
|
7
29.94
|
5
35.64
|
注：加重线左边为4Kpa均布荷载之下，挠度≤5mm的相应跨距，这是行人步履舒适的极限挠度。
|
承载扁钢
|
20×3
|
20×5
|
25×3
|
25×4.5
|
25×5
|
32×3
|
32×4.5
|
32×5
|
35×4.5
|
35×5
|
38×5
|
40×3
|
40×5
|
45×5
|
50×5
|
65×5
|
|
载荷
|
不推荐
|
0.79
|
0.79
|
0.79
|
0.83
|
0.83
|
0.83
|
0.85
|
0.85
|
0.86
|
.87
|
0.87
|
0.88
|
0.89
|
0.92
|
|
挠度
|
1.12
|
1.12
|
1.12
|
1.09
|
1.09
|
1.09
|
1.08
|
1.08
|
1.07
|
1.07
|
1.07
|
1.07
|
1.06
|
1.04
|
荷载表说明
◆ U=外加安全均布面荷载，单位：Kpa
◆ D=变形挠度，单位：mm
◆ 钢格板的理算自重是按原板计算的
◆ 荷载是按许用挠曲应力171.6Mpa(0.66Fy)计算的
◆ 假定受荷扁钢是简单支承的无齿扁钢
钢格栅板不同用途
系列1（间距30mm）钢格板是最常用型，用途遍及各工业领域的产品，这种系列钢格板的受荷扁钢中心距离为30mm,符合美国标准规定，在整个钢格板系列中，对表面冲击具有最强的抵抗力。它广泛地应用于电厂、提炼厂、污水处理厂、粮仓、化工厂、公路、机场和码头等平台、走道和排水沟盖、楼梯踏步等。其中齿型钢格板可用于潮湿、滑腻的地方，尤其适用于海上采油平台。
系列2（间距40mm）钢格板是最经济最轻便型，符合英国标准规定的固定平台，走道及楼梯的规格，在跨距小的场合下，这是最理想的产品，即使在运输设备走道那样的负荷下也不例外，也可用来做仓库的货架、楼阁的面板、栈桥、防护栅栏、太阳帘等。
系列3（间距60mm）钢格板是特别为采矿工业的应用而发展的品种，它解决了矿物溅落在板面上的难题。这个系列的钢格板具有名义尺寸为50*60mm的通空，容许大多数的溅落料穿落，从而保证了板面的干净和安全，这种产品常常被指定用在破碎系统中的板面，输送线上的走道以及球磨机，加工厂及运转站等。
|
|
|
|
|
