非标钢格板

更新:2017-4-3 21:34:34 点击:
  • 产品品牌景颂
  • 产品型号非标钢格板
产品介绍

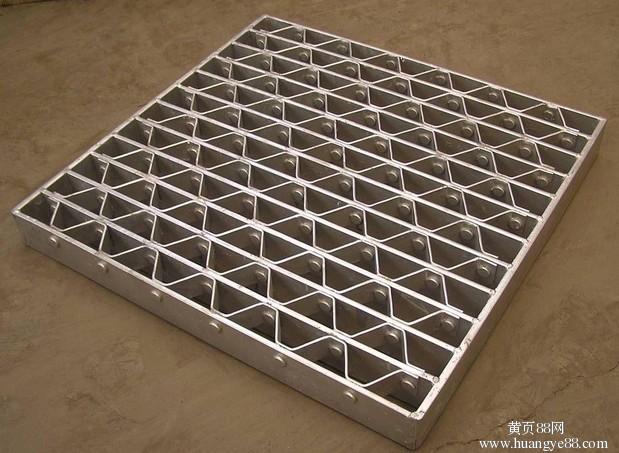

非标钢格板是为了满足国内外用户的不同要求,提供不同扁钢尺寸及横杆间距的非标准钢格板产品。各种规格的承载扁钢间距为25、34、35、45mm,扭绞杆(横杆)间距为38、76mm的自由组合。另外,各种互插型、对插钢格板也属于非标钢格板之列。需要开孔、弧形板、圆形板也属于非标钢格板。非标钢格板结构图如下:

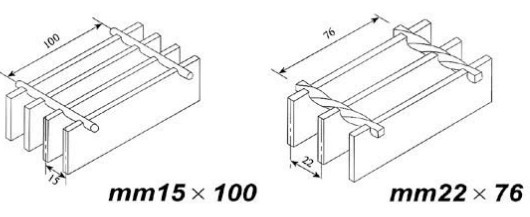

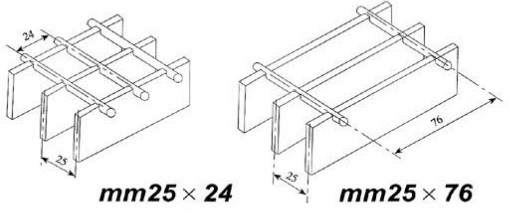

非标钢格板结构图



非标钢格板荷载表

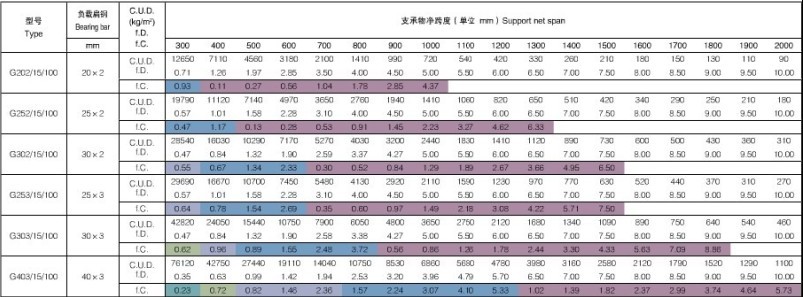

负载扁钢中心距15mm荷载表

说明:
C.U.D-均面荷载(kg/m2)
F.D-均布荷载条件下的弹性挠度
F.C-集中荷载条件下的弹性挠度

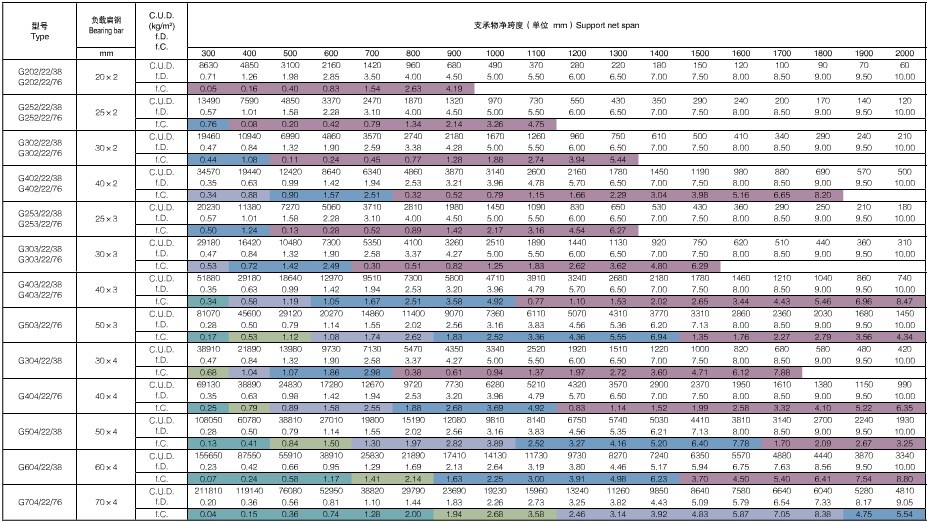

负载扁钢中心距22mm荷载表

说明:
C.U.D-均面荷载(kg/m2)
F.D-均布荷载条件下的弹性挠度
F.C-集中荷载条件下的弹性挠度

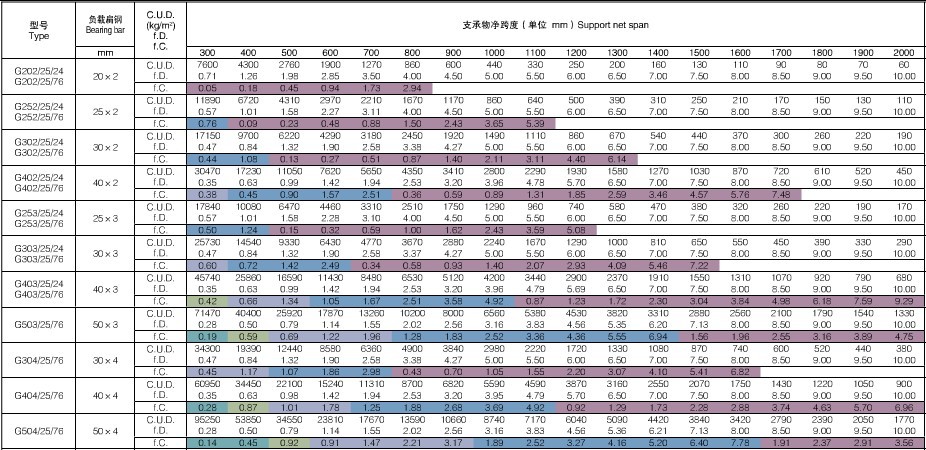

负载扁钢中心距25mm荷载表
说明:
C.U.D-均面荷载(kg/m2)
F.D-均布荷载条件下的弹性挠度
F.C-集中荷载条件下的弹性挠度
