GM型 钢格板水沟盖板

更新:2017-4-3 21:32:31 点击:
  • 产品品牌景颂
  • 产品型号GM型钢格板盖板 钢格板水沟盖板
产品介绍

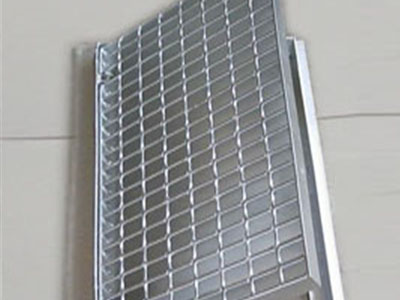

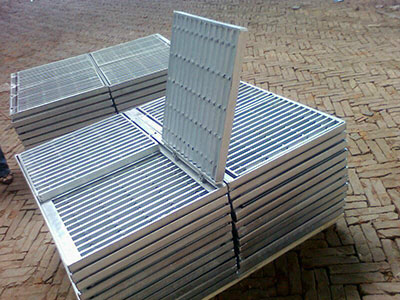

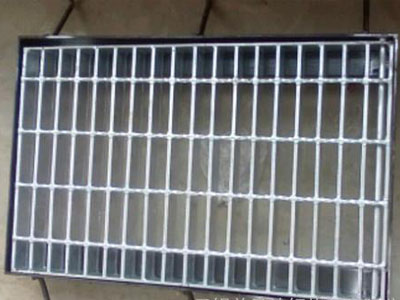

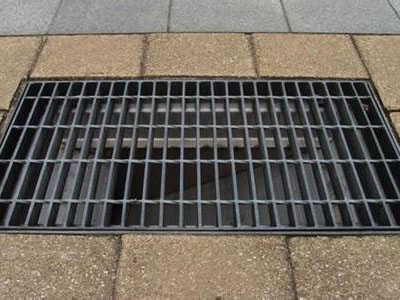

GM 型井孔钢格板盖广泛适用于道路、园区等市政设施的雨水井、沉沙井、下水井、污水井等给排水井孔或气孔、人孔的盖板,均可采用 GM 型井孔钢格板盖。GM 型井孔钢格板盖一般可设计成可翻式,通常可翻的启闭角为 110。带铰销的钢格板盖不仅防盗而且简化了施工程序。为了提高抗冲击能力,GM 型井孔钢格板盖一般采用横杆间距为 50mm 的钢格板来制造 。

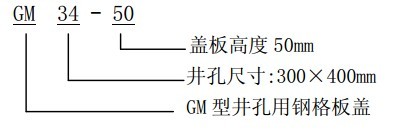

GM 型井孔钢格板盖型号表示

GM 型井孔钢格板盖结构示意图


GM 型井孔钢格板盖规格表

适用荷载

宽*长

钢格板型号

尺寸h*a*b

重量

尺寸h*a*b

支撑角钢

重量

300X400

GM34-55

305 X 500 X 55

14.2

335X520X60

L60 X 5

7.6

400X400

GM44-55

395 X 500 X 55

18.3

425X520X60

L60X5

8.5

500 X 400

GM54-55

485 X 500 X 55

22.5

515X520X60

L60 X 5

9.3

300X500

GM35-651

305 X 620X65

22.8

335 X 640 X 70

L70 X 5

9.4

400X500

GM45-65

395X620 X 65

29.5

425X640X70

L70 X 5

10.4

T-25

500X500

GM55-65

485X620 X 65

36.2

515X640X70

L70X5

11.4

25000kg

300X600

GM36-75

305 X 740 X 75

28.6

335X760 X 80

L80X5

11.5

400X600

GM46-75

395X740 X 75

36.4

425X760 X 80

L80X5

12.6

500X600

GM56-75

485X740 X 75

44.3

515X760 X 80

L80X5

13.7

500X700

GM57-75

485 X 840 X 75

49.9

515X860X80

L80X5

14.5

700X700

GM77-75

695X840 X 75

70.6

725X860 X 80

L80X5

17.1


300X400

GM34-50

305 X 490 X 50

12.8

335X510X56

L56 X6

7.7

400X400

GM44-50

395X490 X 50

16.5

425X510X56

L56X6

8.6

500X400

GM54-50

485X490 X 50

20.3

515X510X56

L56X6

9.5

300X500

GM35-55

305 X 600 X 55

16.7

335 X 620X60

L60X5

8.2

T-20

400X500

GM45-55

395X600 X 55

21.7

425X620X60

L60X5

9

20000kg

300X600

GM36-55

485X600 X 55

26.6

515X620X60

L60 X5

9.8

400X600

GM46-65

305 X 720 X 65

26.2

335X740X70

L70 X 5

10.8

500X600

GM56-65

485X720 X 65

41.6

515X740X70

L70X5

13.1

600 X 600

GM66-65

605 X 720 X 65

51.9

635 X 740X70

L70X5

14.6

500X700

GM57-75

485 X 840 X 75

49.9

515X860X80

L80X5

14.5

700X700

GM77-75

695X840X75

68

725X860X80

L80X5

17.1


300X400

GM34-45

305 X 480X45

11.3

335X500 X 50

L50 X 5

6.5

400X400

GM44-45

395X480 X 45

14.7

425X500 X 50

L50 X 5

7.2

500X400

GM54-45

485X480 X 45

18

515X500 X 50

L50X5

7.8

300X500

GM35-50

305 X 590 X 50

15.1

335X610X56

L56X6

8.2

T-14

400X500

GM45-50

395X590 X 50

19.5

425X610 X 56

L56 X 6

9.2

14000kg

500X500

GM55-50

485X590 X 50

24

515X610 X 56

L56 X 6

10.1

含T-6

300X600

GM36-55

305 X 700 X 55

19.3

335X720X60

L60 X 5

8.7

6000KG

400X600

GM46-55

395X700 X 55

25

425X720X60

L60 X 5

9.6

500X600

GM56-55

485X700 X 55

34.6

515X720X60

L60 X 5

10.4

600 X 600

GM66-55

605 X 700 X 55

38.2

635 X 720 X 60

L60 X 5

11.5

500X700

GM57-60

485X810X60

38.1

515X830X65

L65X5

12.7

700X700

GM77-60

695X810X60

54.6

725X830 X 65

L65X5

15.2


300 X 400

GM34-32

305 X 454 X 32

7.9

335 X 472X36

L36 X4

4.4

400X400

GM44-32

395 X454X32

10.3

425 X 472 X 36

L36X4

4.8

500 X 400

GM54-32

485 X 454X32

12.6

485 X 472 X 36

L36X4

5

300X500

GM35-40

305 X 570X40

11.9

335 X 590 X 45

L45X5

5.9

T-2

400X500

GM45-40

395 X 570X40

15.4

425 X 590 X 45

L45X5

6.5

2000kg

500X500

GM55-40

485 X 570 X 40

18.9

515X590X45

L45X5

7.2

含行人荷载

300X600

GM36-40

305 X 670 X 40

13.8

335 X 690 X 45

L45 X 5

6.3

400 X 600

GM46-40

395 X 670X40

17.9

425 X 690 X 45

L45X5

6.9

500 X 600

GM56-40

485 X670X40

21.9

515X690X45

L45 X5

7.5

600 X600

GM66-40

605 X 670 X 40

27.4

635 X 690 X 45

L45X5

8.3

500X700

GM57-45

485X780 X 45

28.2

515X800 X 50

L50X5

8.6

700 X 700

GM77-45

695 X 780 X 45

40.4

725 X 800 X 50

L50X5

10.2

注:井孔、钢格板、支座框尺寸单位为二,重量单位为kg/件。表给出的井孔钢格板盖,均可用作横断沟盖。


水沟盖板订货指南

1.根据需要指定水沟盖的材质、扁钢尺寸、表面处理方法。
2.根据净空并参考荷载表选择合适的水沟益形式与钢格板型号。
3.提供水沟盖的延伸长度或孔洞具体尺寸。
4.对于过重型动荷载或有特殊的要求的环境.请直接向我
公司技术人员咨询。
5.水沟盖通常按件计价。
