槽型钢格板

更新:2017-4-3 21:33:44 点击:
  • 产品品牌景颂
  • 产品型号槽型钢格板
产品介绍

槽型钢格栅提供了一种结构简单、制作方便、用材科学合理的槽型钢格栅板。它包括有负载扁钢和横杆按照一定的间距经纬排列而成格栅,并且焊接成中间呈方形格子,其特征是所述的负载扁钢为两端折边呈[形的冷弯槽钢,折边的外表面在槽型钢格栅板的上、下表面。由于负载扁钢的形状是槽型钢,它的折边材料远离槽型钢的弯曲中心,即截面的对称中心轴,根据抗弯截面模量的计算公式,用这种形状截面的惯性矩将大大高于用同样截面积扁钢的惯性矩。因此,由此制成同样强度和刚度的钢格栅板在用料上比扁钢可大大节约,重量也大大减轻,用料更科学、合理。

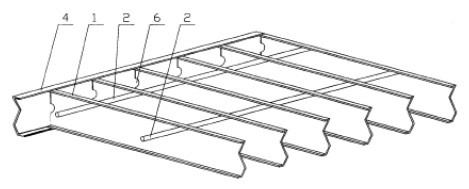

槽型钢格栅板结构图
槽型钢格栅板特点
1、槽型钢格板节省钢材的使用量:承受相同载荷条件下最节省钢板用量,相应地可减少支承结构的材料。
2、外观现代气派:外形美观,设计规范,通风透光,给人以整体流畅的现代感觉。
3、由于钢梯(楼梯踏步板) 采用网格设计所以可以大大减少风阻:因通风好,遇大风风阻小,减少风力破坏。
4、CAD电脑设计简便:无需小支梁,结构简单,设计简化;无需设计钢格板详图,只注明型号即可,厂方可代客户设计排版图。
5、工人施工简便:在预安装好的支承上用螺栓夹固,一人即可完成。
6、可以大减少投资:省材料,省人工,省工期,免清洁和维护。
7、安装时间短,可以大大节省工期:产品无需现场加工,安装非常迅速。
8、经久耐用:出厂前经热浸锌防腐处理,耐腐蚀,是花纹板数倍的使用时间。
9、槽型钢格板的网格结构防积污物:不积雨水,冰雪和灰尘。
10、通风,采光,散热,防爆,防滑性能好。
槽型钢格栅板结构
槽型钢格栅板与常规钢格栅板结构基本相似,主扁钢与包边及横杆与包边采用电焊焊接,横杆与其他承载扁钢为穿孔式连接,然后再电焊固定,打磨后整体热浸镀锌,再经过整理即为成品槽型钢格栅板。装配式槽型钢格栅板是槽型钢格栅板的轻便版本!装配式槽型钢格栅板也具有强度高,省钱省料的特点,而且价格更低!但是没有焊接式的坚固。装配式槽型钢格栅板采用国标热镀锌钢板加工成槽型扁钢,作为主扁钢和包边,横杆采用M5或M6螺杆和套管,套管用来制定格栅的间距和固定主扁钢,螺杆的两端用螺帽加紧固定,主扁钢和包边用铝铆钉固定加工成成品槽型钢格板。槽型钢格栅板的具体结构图如下所示。



槽型钢格板侧视图 1

槽型钢格板侧视图2

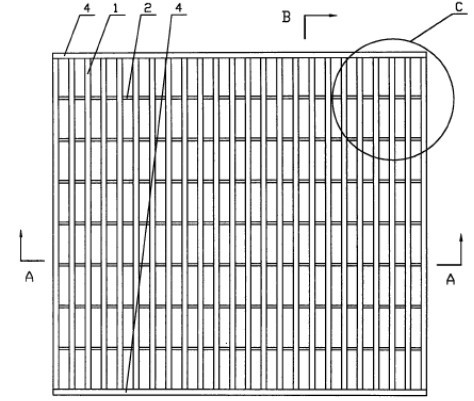

槽型钢格板正视图

说明:  1、负载扁钢     2 、扭绞方钢或圆钢    3 、冷弯槽钢折边     4 、包边版      5、 通孔     6、 扁钢缺口
