钢格板你的位置:首页 > 公司产品 > 钢格板

钢格板

更新:2017-4-3 21:26:28 点击:
  • 产品品牌景颂
  • 产品型号G323/30/100 G403/30/100
产品介绍

钢格板简介

钢格板也叫钢格栅板是用承载扁钢和横杆按照一定的间距进行正交组合,通过焊接或压锁加以固定的开敞式钢构件;横杆一般采用经过扭绞的方钢、也可采用圆钢或扁钢,材质分为碳钢和不锈钢。钢格板主要用来做钢结构平台板、沟盖板、钢梯的踏步板、建筑物吊顶等。

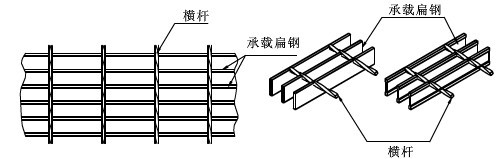

钢格板结构图

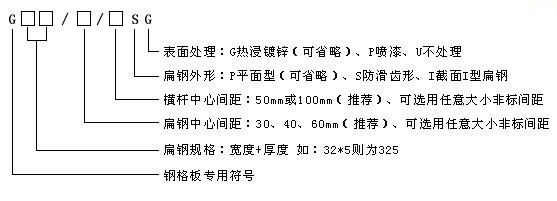

钢格板型号表示方法
钢格板的型号,根据承载扁钢规格、承载扁钢与横杆的组合间距、钢格板的结构形式,承载扁钢外型、以及表面处理的状态等不同,形成多种规格,型号表示方法如图所示

钢格板系列


系列1(间距30mm)钢格板是最常用型,用途遍及各工业领域的产品,这种系列钢格板的受荷扁钢中心距离为30mm,符合美国标准规定,在整个钢格板系列中,对表面冲击具有最强的抵抗力。它广泛地应用于电厂、提炼厂、污水处理厂、粮仓、化工厂、公路、机场和码头等平台、走道和排水沟盖、楼梯踏步等。其中齿型钢格板可用于潮湿、滑腻的地方,尤其适用于海上采油平台。


系列2(间距40mm)钢格板是最经济最轻便型,符合英国标准规定的固定平台,走道及楼梯的规格,在跨距小的场合下,这是最理想的产品,即使在运输设备走道那样的负荷下也不例外,也可用来做仓库的货架、楼阁的面板、栈桥、防护栅栏、太阳帘等。



系列3(间距60mm)钢格板是特别为采矿工业的应用而发展的品种,它解决了矿物溅落在板面上的难题。这个系列的钢格板具有名义尺寸为50*60mm的通空,容许大多数的溅落料穿落,从而保证了板面的干净和安全,这种产品常常被指定用在破碎系统中的板面,输送线上的走道以及球磨机,加工厂及运转站等。



钢格板焊接注意项目

1、在负载扁钢和横杆的每个交点处,应通过焊接、铆接或压锁将其固定。

2、钢格板的焊接优先采用压力电阻焊,也可采用电弧焊。

3、钢格板的压锁可采用压力机将横杆压入负载扁钢将其固定。

4、钢格板应根据用户的需要,加工成各种尺寸的形状。

5、负载扁钢的间距和横杆的间距可由供需方根据设计要求确定。作工业平台,建议负载扁钢的间距不得大于40mm,横杆间距不得大于165mm。

6、在负载扁钢的端头,应使用与负载扁钢同规格的扁钢进行包边。在特别使用的场合,可使用型钢或直接用挡边板包边,但包边板的截面积不得小于负载扁钢的截面积。包边采用焊高不小于负载扁钢厚度的单面贴角焊,焊缝长度不得小于负载扁钢厚度的4倍。在包边板不承受荷载的情况下,允许间隔4根负载扁钢焊接一处,但间距不得大于180mm。在包边板承受荷载的情况下,不允许间隔焊接,而且必须满焊。楼梯踏步板的端边板必须单面满焊。与负载扁钢同向的包边板,必须与每一根横杆焊接。钢格板中的切口、开孔等于或大于180mm的,应作包边处理。楼梯踏步板如有前沿包边护板,必须贯穿整个踏步。钢格板的负载扁钢,可采用平面扁钢、I型扁钢或纵剪带钢。钢格板的负载扁钢,可以带有齿型,以增加钢格板的防滑力。在每100mm内不能少于5齿。齿型尺寸平台上的钢格板的最小宽度不得小于300mm。


钢格板的注意事项

日常生活中难免会用到钢格板,但在购买的时又得考虑质量问题,质量不过关,不仅自己用起来不方便,有可能还会给相关的东西带来一定的损坏,购买钢格板如何选择好的钢格板厂家才是最值得注意的地方。

许多厂家都在业余生产钢格板,随着现在社会上各种建筑使用钢格板的情况越来越多,许多商家都想抓住这次机会来赚取最大的利益,但生产的越多,钢格板的质量就越有待考验,各种各样的钢格板品牌涌入市场,给消费者造成了许多技术上的困扰。

选择一个好的钢格板厂家要有方法,专业生产的当然是我们的首选,其次从一般情况看来,品牌货质量都有保障,就算购买过后质量出现问题,都会予以维修或者包退包换,保证让客户放心,质量才是推广品牌最好的手段。

钢格板包装,一般有三种包装方法:打包带打捆,一般适用于比较整齐的钢格板;螺丝杆固定,采用4根螺丝杆传

过钢格板孔径,用螺丝锁定的保证方法;托盘保证,一般针对出口装箱。主要是根据客户的情况而定,如果货不多,又不需要用叉车装卸的,一般散装比较方便。反之货物比较多,采用叉车装卸的一般打包会更方便,总之,一切为了客户方便,保护产品运输途中不产生货损为准。


钢格板常用型号重量表

平面型扁钢中心间距30mm

平面型扁钢中心间距40mm

型号

黑钢尺寸mm

横杆间距mm

自重kg/m2

型号

黑钢尺寸mm

横杆间距mm

自重kg/m2

G605/30/100

60*5

100

82.9

G605/40/100

60*5

100

64.1

G605/30/50

50

85.7

G605/40/50

50

67

G555/30/100

55*5

100

76.2

G555/40/100

55*5

100

59

G555/30/50

50

79

G555/40/50

50

61.8

G505/30/100

50*5

100

69

G505/40/100

50*5

100

53.9

G505/30/50

50

72.4

G505/40/50

50

56.7

G455/30/100

45*5

100

62.9

G455/40/100

45*5

100

47

G455/30/50

50

65.7

G455/40/50

50

49.8

G405/30/100

40*5

100

56.2

G405/40/100

40*5

100

42.1

G405/30/50

50

59

G405/40/50

50

44.9

G403/30/100

40*3

100

34.9

G403/40/100

40*3

100

26.1

G403/30/50

50

37.7

G403/40/50

50

29.2

G355/30/100

35*5

100

49.5

G355/40/100

35*5

100

38.5

G355/30/50

50

52.3

G355/40/50

50

41.3

G353/30/100

35*3

100

30.8

G353/40/100

35*3

100

24.2

G353/30/50

50

33.6

G353/40/50

50

27

G325/30/100

32*5

100

45.5

G325/30/100

32*5

100

34.2

G325/30/50

50

48.4

G325/40/50

50

37.1

G323/30/100

32*3

100

28.4

G323/40/100

32*3

100

21.7

G323/30/50

50

31.3

G323/40/50

50

24.5

G255/30/100

25*5

100

36.2

G255/40/100

25*5

100

27.4

G255/30/50

50

39

G255/40/50

50

30.2

G253/30/100

25*3

100

22.8

G253/40/100

25*3

100

17.5

G253/30/50

50

25.7

G253/40/50

50

20.4

G205/30/100

20*5

100

29.5

G205/40/100

20*5

100

22.5


钢格板生产标准

中国、YB/T4001.1-2007标准(中国为2012年最新版钢格板标准); 另外美国、英国、澳大利亚和新西兰也有其各自标准,也可按照英国BS4592-1-1995和美国ANSI/NAAMM(MBG531-88等标准生产。钢材标准按照GB700-88,GB1220-92执行。
