异型钢格板

更新:2019-4-24 18:29:36 点击:
  • 产品品牌景颂
  • 产品型号253/30/100
产品介绍

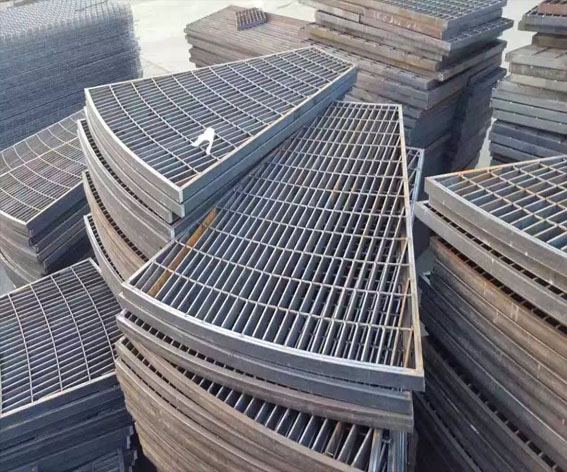

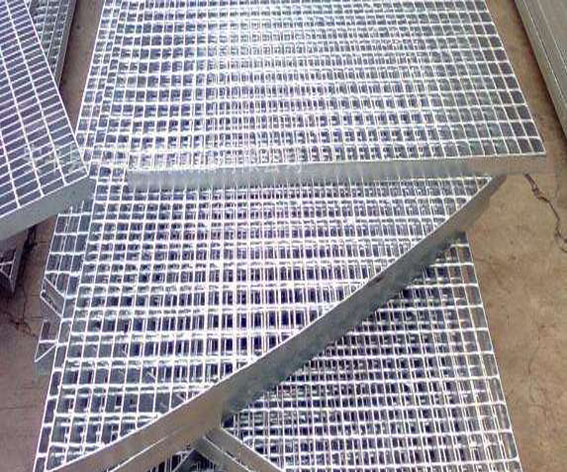

异型钢格板是由多块圆形、扇形、梯形组成的异型钢格栅板;异形钢格板是根据客户需求制作出各种不规则形状的钢格板、平台板。主要有切角,割孔,切弧,扇形等,从而避免了货物到工地时再进行二次切割加工,使施工安装更快速、方便。景颂钢格板厂专业致力于异形钢格板的制作及安装,拥有先进的CAD电脑辅助设计系统,可根据用户具体要求设计生产。


 异型钢格板制作方式

  1. 异型钢格板制作方式有机器压焊和手工制作两种:机器焊接是采用200吨液压电阻焊自动化压焊机,机械手自动将横杆横放在均匀排列的扁钢上,通过强大的电焊功率和液压力将横杆压焊入扁钢内,从而可以得到焊点坚固,稳定性和强度极高的高品质钢格板成品。

  2. 手工制作的钢格板是先在扁钢上冲孔,然后将横杆放入孔中点焊,横杆与扁钢会存在空隙,但是能每个接触点都进行焊接,达到扁钢和麻花钢的等同溶化连接,因此焊接会更牢固,强度会有所提升,但外观不如压焊的美观。

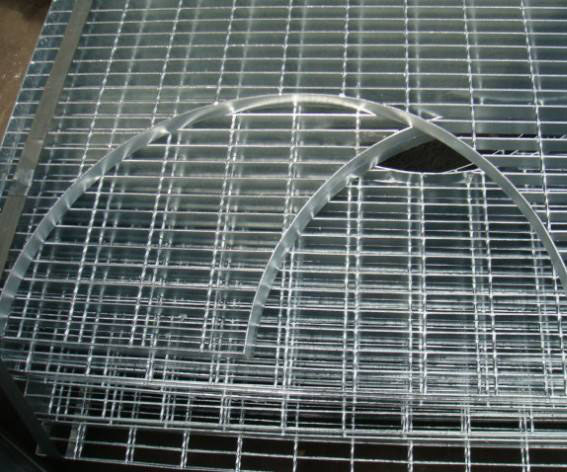

在钢格板施工过程中,由于各种原因需要现场切割开孔。比如电厂锅炉钢格板施工管道开孔,一般情况下,平台上圆的直径大于500mm的开孔在生产厂加工制造。小于500mm的开孔在现场安装时根据具体情况切割。


  主要施工工艺质量要求

  1开孔形式,钢格板I几开孔形式分两种:圆形开孔和方形(椭圆)开孔。对于排管原则!几采用方形(椭圆)开孔。对于单管可统一为圆形或方形开孔。

  2参考测量,在施工中,实际参考测量图纸数据直接影响到钢格板的安装尺寸是否准确。要求钢格板开孔的纂准点和管道安装的基准点一致,测量管道的实际外径偏差为正负10毫米。

  3.画线,根据基准点、图纸尺寸画出开孔的具体位置,在画过程中要考虑到管子的热膨胀、保温余量。

  4.开孔,钢格板一般为热镀锌,根据画线位置用切割机切IJ格栅板,不可用电焊切割,而且尽量使施工面平整光洁,易于下一步施工。

  5.开孔后处理,切割后的钢格板内环焊扁钢,加固格栅板,保证其强度,保持整体工艺美观。钢格板的开孔边缘的扁钢高度应统一一致,几下部与格栅下部平齐。钢格板开孔的边缘扁钢接头处的焊接应圆滑美观,扁钢高度应一致,和钢格板应垂直。在安装完工后,对铁锈、残留焊接飞溅物和影响油漆质量的杂物应予清除。
