钢格板荷载与挠度的测试

钢格板荷载与挠度的测试

1测试方法

参照GB/T14452-93采用三点弯曲试验法，对钢格板的荷载能力进行测试，测试钢格板的线荷载与变形挠度的关系，以核对设计要求和对钢格板产品进行抽样检查。

2 测试设备

2.1测试在液压万能材料试验机上进行，试验机应有一级精确度并能承受比样品荷载要求大于25％的负荷能力。

2.2荷载的测量应精确到3％。

2.3用于挠度测试的挠度计或百分表应精确到0.01mm。

3 试样制备

3.1生产厂可在制造每一种规格或每批产品时，以同样的材料和制造方法制备钢格板荷载试验试样或由产品中任意裁取钢格板荷载试验试样，试样数量可由生产厂根据批量确定或由供需双方商定。

3.2试样和试验机接触的三个部位应平整，并保证与每一根承载扁钢有良好的接触，试样必须加工平整。

3.3试样尺寸 试样宽度：约为305mm。 试样长度：680mm，1150mm。

4 荷载试验

4.1试样长度为680mm，支辊间距为600mm，试样长度为1150mm，支辊间距为1000mm，支辊的长度应大于试样的宽度。

4.2用试验机的弯曲压头向试样中部垂直于承载扁钢方向平稳地施加荷载，弯曲压头的长度应大于试样宽度。

4.3加荷载前必须确定支辊及压头与每一根承载扁钢都有良好的接触。

4.4用百分表测量试样的弯曲挠度。

4.5记录测力计读数，并用自动记录仪按记录测力计读数描绘荷载挠度曲线。

5数据整理

5.1挠度百分表实际读数，mm。

5.2 线荷载测试公式：

PL=P/WkN/m.............(C1)

5.3均布荷载推算公式：

Pu=1.6PL/LkN/m2.............(C2)

式中：

P-----测力计读数，单位为千牛（kN）；

PL-----线荷载，单位为千牛每米（kN/m）；

Pu----均布荷载，单位为千牛每平方米（kN/m2）；

钢格板的自重、安全荷载及其挠度表

L-----跨距(支辊间距)，单位为米（m）；

W-----n／N，试样名义宽度，单位为米（m）；

n-----试样的承载扁钢条数；

N-----每米宽度的承载扁钢条数。例如：扁钢中心间距为30mm时，N＝34／m；扁钢中心间距为20mm时，N＝51／m.

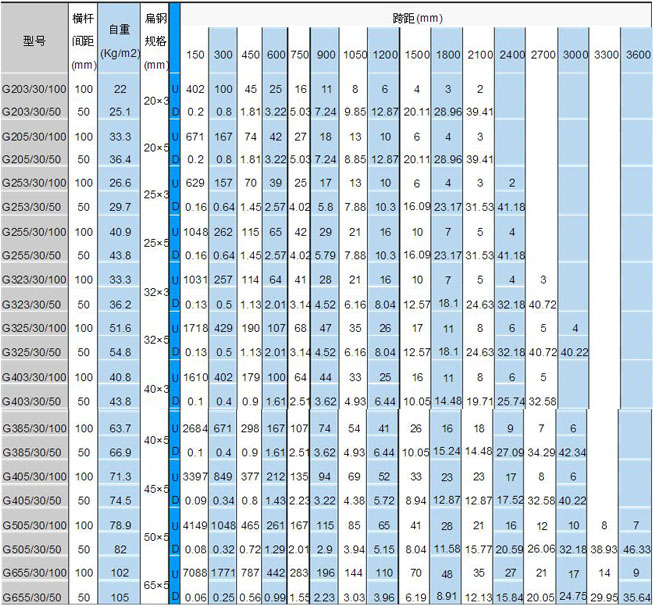

钢格板的自重、安全荷载及其挠度表

                  注：加重线左边为4Kpa均布荷载之下，挠度≤5mm的相应跨距，这是行人步履舒适的极限挠度。
