钢格栅板隐形井盖施工方案的介绍

隐形井盖设计要求:

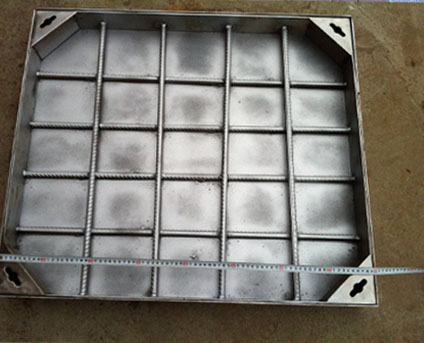

(1)隐形井盖由顶面钢槽和钢格栅板组成。安装时配以钢框组成的预埋件。

(2)定制隐形盖板所用钢材均采用Q23 5-B钢，并进行热镀锌防腐处a,其他技术规定详见YB/T4001.1-2007《钢格栅板及配套件第1部分:钢格栅板》。

(3)1.4米跨度以下井钢格栅板应制作成整体，盖板根据需要可以分块制作。

(4)钢格栅板加工焊条型号为E43型。钢格栅板中扁钢连接一律采用双面贴脚焊，焊缝高度5mm，焊缝长度一律通长满焊。焊缝等级一律为二级。钢格栅板与顶面钢槽焊接，焊缝高度5mm，一律满焊。

(5)钢格栅板尺寸，外形及允许偏差:

1)钢格板的长度允许偏差为+0，-5mm,宽度允许偏差土5mm.

2)承载扁钢的不垂直度应不大于扁钢宽度的10%.

3)横杆偏斜及间距偏差:横杆边缘对钢格板中心的偏差应不大于5mm，在

任意1500mm长度内，两端横杆间距的允许偏差为16mm.

(6)钢结构防腐:

1)所有钢构件采用喷砂除锈，除锈等级达到Sa2.5级。

2)防腐做法为:环氧富锌底漆二道80p m厚，环氧云铁中涂层一道6080pm厚，丙烯酸聚氨酷耐候漆二道140p m厚，所有涂料每道实干后不得龟裂。

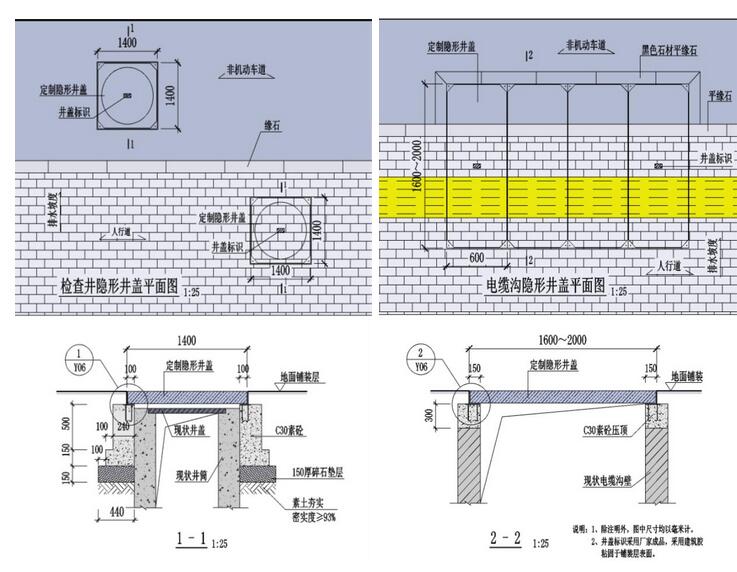

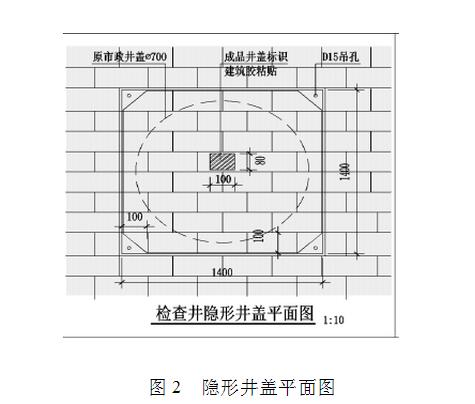

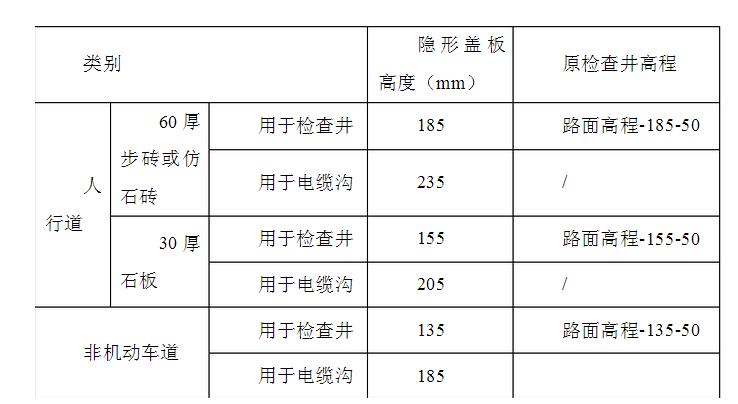

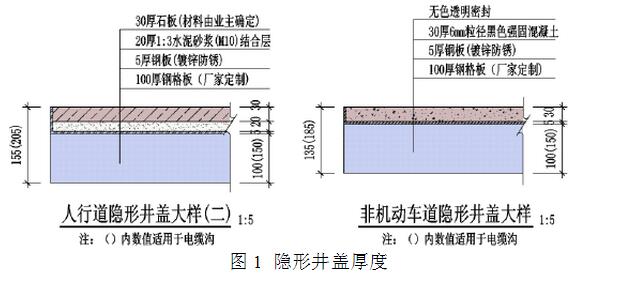

(7)隐形井盖有关尺寸数据

(9)钢格板应满足荷载标准:10KN/m'及T6荷载等级要求，且挠度应不大于跨距的11500.钢格板应由专业厂家生产，并与钢板局部焊接连接成整体。

(10)原则上，1.4米跨度及以下隐形盖板钢格栅板规格参考1.4米跨钢格栅板制作，1.4米~2米跨度参照2米跨度钢格栅板规格制作。

施工方法：

(1)开挖清底

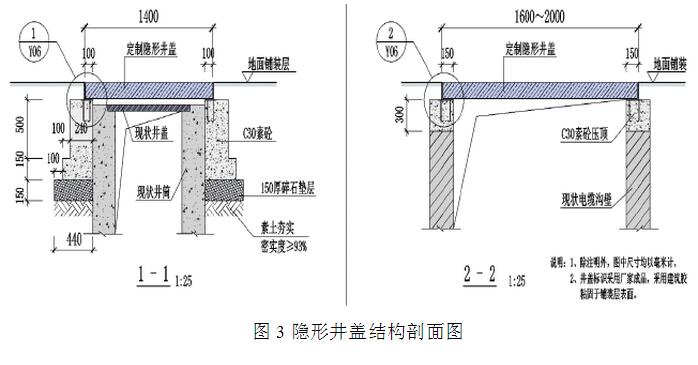

由原市政井筒壁向外侧开挖深度为:80cm+隐形井盖厚度，电缆沟盖板在原电缆沟壁位置开挖深度为:3 0cm+隐形井盖厚度，具体开挖尺寸视隐形井盖的大小而定，如图3所示。开挖完后清除坑底垃圾并整平，铺15cm碎石垫层。

(2)支模浇硷

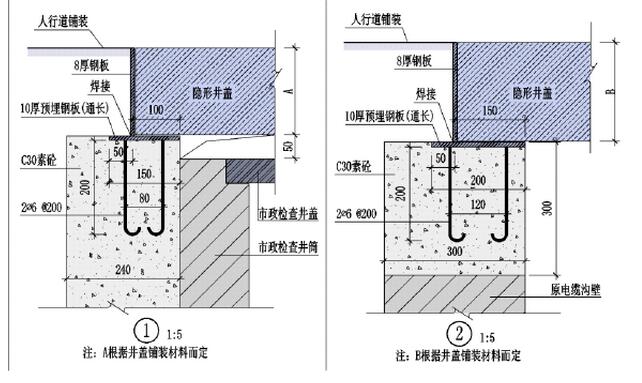

在检查井井筒开挖后坑洞外侧支木模板，在坑洞内浇筑C30素混凝土基座(电力盖板在原电缆沟壁上浇筑3 0cm厚混凝土基座)，基座宽度和深度如图3所示。浇筑混凝土的同时在混凝土基座四周预埋好10mm厚通长铁件，铁件下应设置钢筋规格如下图3所示:

人行道上的隐形井盖面层铺装和人行道面砖铺装材料一致，遇到盲道砖应与之顺接，隐形井盖横跨非机动车道和人行道时，在隐形井盖周边加铺一圈黑色平缘石，道路人行道铺装结构形式顺接原人行道。

注意事项：

(1)原则上，圆形检查井采用双层井盖设计，电缆沟等方形井采用单层井盖设计。

(2)市政检查井隐形井盖施工前，应根据所在地段铺装情况确定隐形井盖总厚度，据此降低原市政井口标高，并预留5 0mm空隙以便隐形井盖调平。骑线检查井盖需考虑采用多种铺装材料拼合而成，各种材料的颜色和质地应与周边铺装相融合。

(3)钢格栅板只用于人行道和非机动车道上，严禁上车。

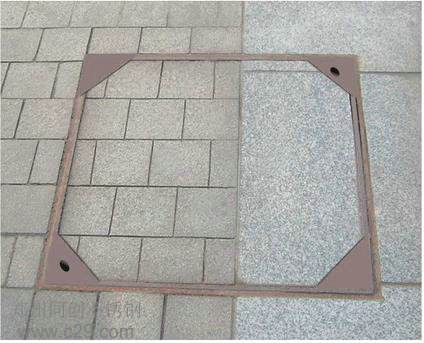

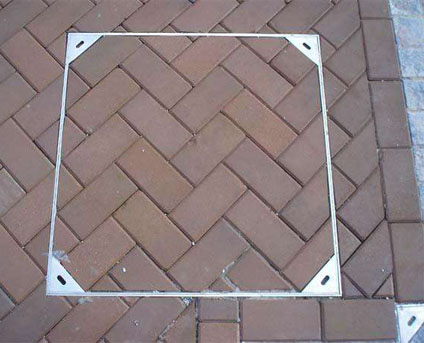

(4)隐形井盖安装时应注意:隐形井盖在硬质铺装面上时，井盖内的铺装缝隙和材料与周边石材缝隙保持一致，同一路段和区域井盖开启方向保持一致.

(5)检查井与道路衔接应平顺，设置于人行道上的井盖宜采用隐形井盖(井盖上贴面与人行道铺装一致)，检查井井框与路面高差不应大于土5 mm，井盖与井框高差不应大于士3mm。检查井盖上应在醒目位置标注专业管线类型。

(6)工厂制作的隐形井盖需提供各种原材报告、出厂合格证等相关文件，并送成品进行检测。现场制作需提供专业资质，原材料需报检，成品需检验，施工应及时做好送样与报检。

安全文明施工：

(1)隐形井盖开挖后未能及时施工时，应采用防撞锥筒及警示绳将坑洞进行围护，防止行人跌进坑内。

(2)施工遗留下的废物废渣应及时清理归堆，每天定时清理干净.

(3)施工人员在现场必须戴好安全帽和反光背心。
