复合钢格栅板表面材料—花纹板介绍

2017-3-15 21:58:12 点击：

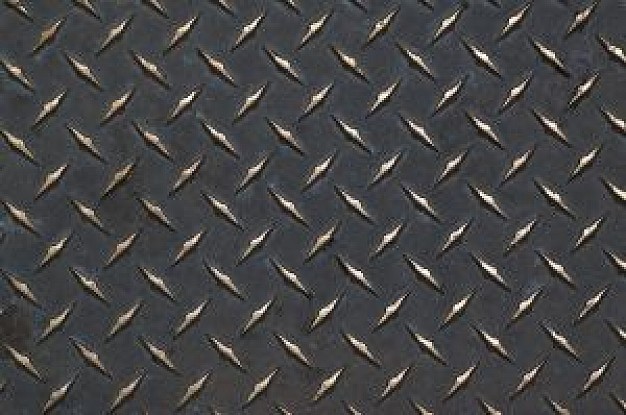

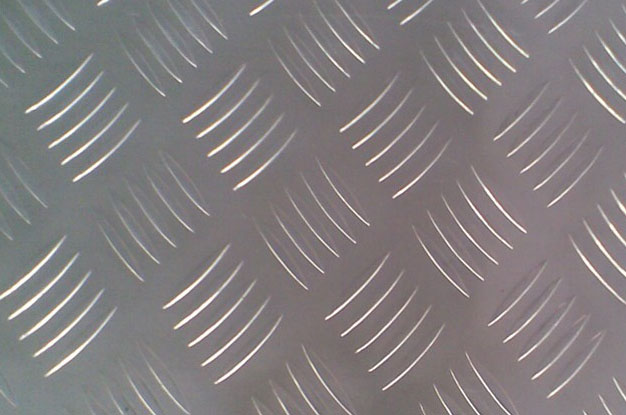

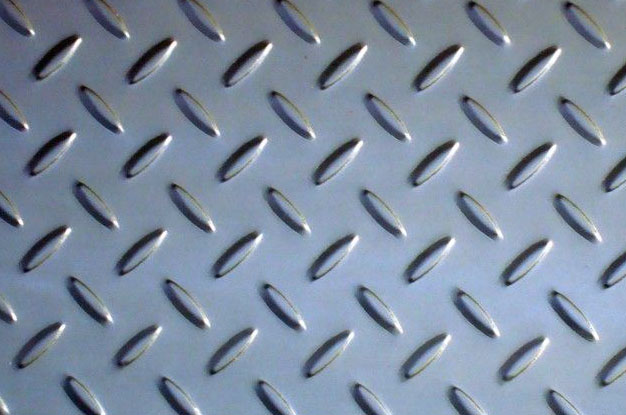

复合钢格板是由具有一定横跨能力的钢格板和密封表面的花纹板组合而成的一种产品，它可任何一种型号的钢格板和不同厚度的花纹钢板构成。这样既利用了花纹钢板防滑和无空洞的特性，又充分利用了钢格板较好的承载能力，较单纯使用花纹钢板与型钢作支撑，大幅度降低了材料的使用、节约了成本。花纹钢板一般其花纹成扁豆形、菱形、圆豆形、扁圆混合形状。

花纹钢板理论重量表(mm)

基本厚度	基本厚度允许偏差	理论质量(kg/m2)
		菱形	扁豆	圆豆
2.5	±0.3	21.6	21.3	21.1
3．O	±O．3	25.6	24.4	24.3
3.5	土0.3	29.5	28.4	28.3
4．O	±O．4	33.4	32.4	32.3
4.5	±O．4	38.6	38.3	36.2
5．O	+O．4	42.3	40.5	40.2
	-O．5
5.5	+O．4	46.2	44.3	44.1
	-O．5
6	+O．5	50.1	48.4	48.1
	-O．6
7	0.6	59	58	52.4
	-O．7
8	+O．6	66.8	65.8	56.2
	-O．8

注：
1．钢板宽度为600～1800mm，按50mm进级；长度为2000～12000mm，按100mm进级。
2．花纹纹高不小于基板厚度0．2倍。图中尺寸不作为成品检查依据。
3．钢板用钢的牌号按GB/T700，GB/T712，GB/T4171规定。
4．钢板力学性能不作保证，当需方有要求时，按有关标准规定，也可由双方协定。
5．钢板以热轧状态交货。

花纹板外形美观、能防滑、强化性能、节约钢材等诸多优点。在交通、建筑、装饰装潢、设备周围底板、机械、造船等领域有广泛应用。一般来说，使用方对花纹板力学性能、机械性能要求不高，因此花纹板质量主要表现为花纹成花率、花纹高度，花纹高差。目前市面上常用的厚度从2.0-8mm不等，宽度常见的有1250、1500mm两种。按照花纹钢板国家标准GB/T 3277规定，花纹高度应大于或等于20%基板的厚度。
