钢格板的规格型号的识别方法

2016-4-7 21:35:59 点击：

钢格板规格型号的识别方法

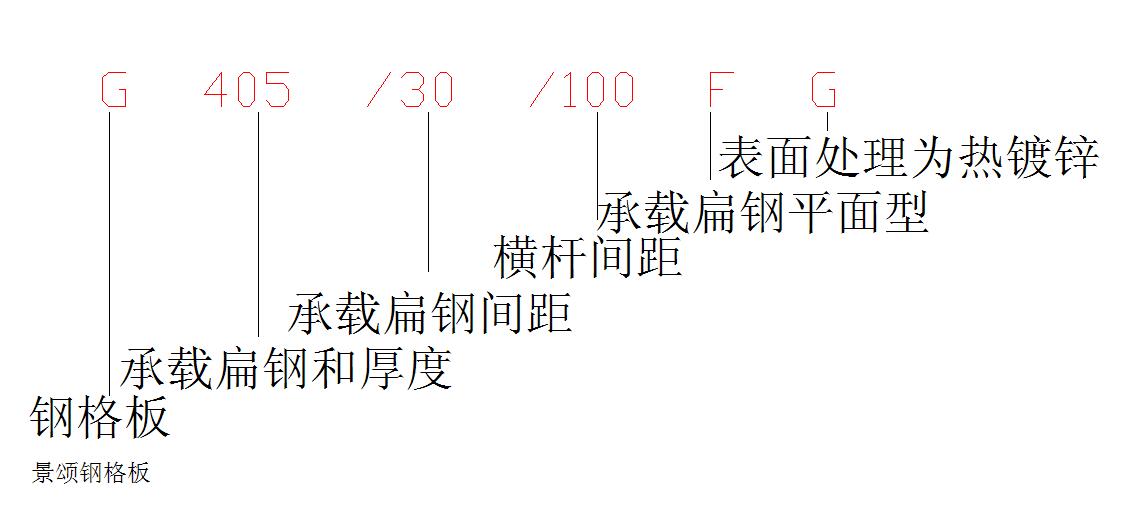

为了能够简化钢格板型号的表示方法我们会采用一些简单的字符和字母来表达各种钢格板的术语，但是对于一些刚刚接触钢格板的人来说要想了解这些字符和字母所表达的意思是很难的。为此我们特简单整理，以便各位方便了解。根据承载扁钢高度和厚度、承载扁钢与横杆之前的间距离、钢格板结构形式、扁钢的类型，以及表面防腐处理方式等不同，形成各种各样的钢格板规格，型号表示方法如图：

注：

1. W —> 压焊钢格板(在标记中可省略)；L —> 压锁钢格板（插接钢格板）

2. 承载扁钢的中心间距，单位为毫米(mm)；

3. 横杆的中心间距离，单位为毫米(mm)；

4. 承载扁钢类型的： I —> Ⅰ形扁钢； F —> 普通扁钢（平面型扁钢）； S —> 齿形扁钢。

5. 表面防腐处理状态标记: P — 涂漆表面处理； G — 热镀锌表面处理(在标记中省略)； U — 表面不作处理。

我们来举一个钢格板标记的例子，如：钢格板的承载扁钢为I型扁钢钢，扁钢截面尺寸为40mm×3mm，承载扁钢中心间距为30mm，横杆中心间距为50mm，生产方式为压焊钢格板，表面涂漆处理，那么钢格板规格应标记为G403/30/50WIP

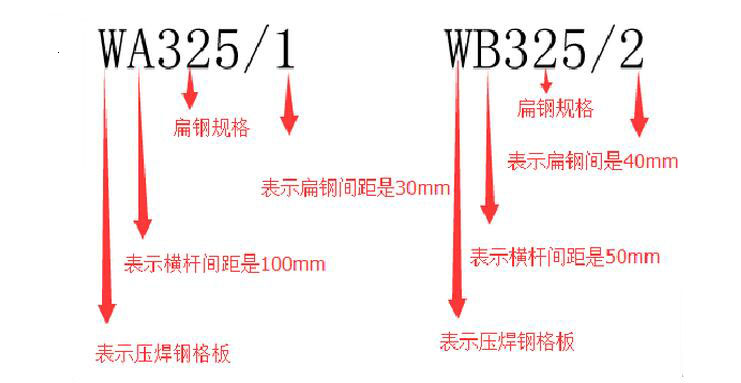

有的时候钢格板的规格型号也可以写成这样：WB325/1、WA325/2，表示：

W表示压焊钢格板。

A表示横杆间距是100mm，

B表示横杆间距是50mm；

1表示扁钢间距是30mm，

2表示扁钢间距是40mm；

325表示扁钢的宽度是32，厚度是5:

如图：
