弧形钢格板的制作与安装

2016-5-14 19:46:34  点击:

弧形钢格板一般用于油罐、塔设备或平台拐角的周围,它材质和普通钢格板一样,只是外观形状不同.目前,对工业废气的处理,各大企业都采用了脱硫塔设备,对于弧形钢格栅板是塔设备不可或缺的一部分。


如何测量弧形钢格板

1.一般有图纸的话,我公司有专业的CAD技术人员,给为客户提供专业的CAD图纸,并给客户指导安装。

2.如果没有图纸,从起点分段测量,可根据弧形变化把弧形分段在分段做笔记,弧形大的以四米弦长作为一个测量单位测量,在4米的中心2米处测量弧的高度为0.15米,这两个数据是计算半径及钢格板外弧长度和内弧长度的。弧形小的要以2米为弦长作为一个测量单位测量,同时测量弧的高度为0.1米,这样测量误差会比4米小一些。

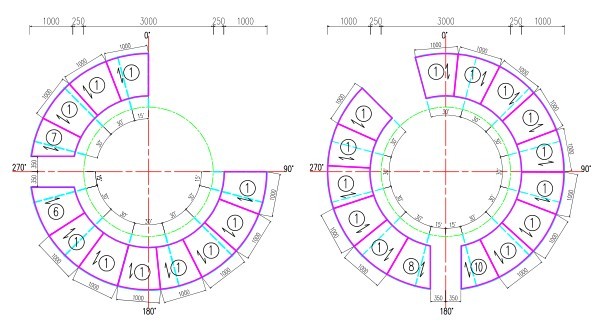

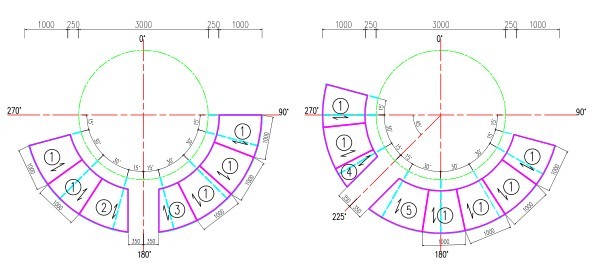

弧形钢格板CAD设计方案图





弧形钢格板的制作是个严格谨慎的过程,生产时注意尺寸不要记错,生产出成品后要验证测量是不是与CAD图纸结果一致,打包要求分段打包、标号码注明,发货清单与标注号码一致.不要散包。只有钢格板生产厂家做到极致,工地安装才能配和到极致,彼此双方才最安心。
